Устройство защитного отключения трехфазное

УЗО-ВАД2 трехфазное

САНТ.656111.001 ТУ
Устройство защитного отключения (УЗО) обеспечивает:
- Защиту от поражения электрическим током.
- Защиту от сверхтоков.
- Ограничение грозовых и коммутационных импульсных напряжений.
- Повышенную пожарную безопасность при сверхтоках и недопустимых токах утечки на землю.
- Возможность дистанционного управления отключением.
- Имеет уменьшенные габаритные размеры.

УЗО-ВАД2 представляют собой автоматический выключатель, управляемый дифференциальным током, типа А, со встроенной защитой от сверхтоков, с набором дополнительных функций.

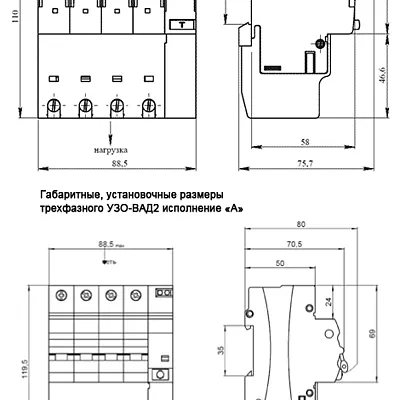

Габаритные размеры


Нормативно-правовое обеспечение

  • Отвечают требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
  • Имеют сертификат соответствия N ТС RU C-RU.АЛ16.В.01607.
  • Имеют сертификат пожарной безопасности.

Характеристики надежности

  • Средний срок службы УЗО-ВАД2 – 10 лет.
  • Гарантийный срок эксплуатации УЗО-ВАД2 – 5 лет.
  • УЗО-ВАД2 трехфазное при хранении, транспортировании, эксплуатации и утилизации не представляет опасности для жизни, здоровья людей и окружающей среды.

Достоинства

  • УЗО-ВАД2 выдерживает воздействие микросекундного импульсного напряжения 6кВ (импульс 1,2/50мкс).
  • УЗО-ВАД2 ограничивают грозовые и коммутационные импульсы напряжения. Амплитуда остающегося напряжения на выходных зажимах устройства при импульсном токе до 4500А (импульс 8/20мкс) не превышает 1600В.
  • УЗО-ВАД2 работоспособны при фазном напряжении питающей сети от 80 до 380В (264В – неограниченно долго, 380В – не более 30 мин.). Функционирование АВДТ в части защиты от сверхтоков не зависит от напряжения питающей сети.
  • УЗО-ВАД2 сохраняют чувствительность к току утечки и к току замыкания на землю в случае двойного заземления нулевого рабочего проводника (как со стороны сети, так и на стороне нагрузки), что выгодно отличает УЗО-ВАД2 от других УЗО, в том числе и лучших зарубежных.
  • УЗО-ВАД2 имеют световую индикацию наличия напряжения в питающей сети. Свечение индикатора происходит при наличии напряжения в питающей сети в замкнутом положении главных контактов АВДТ.
  • Имеют исполнения с дистанционным управлением отключением ДУ (осуществляется замыканием внешним контактом электрической цепи между клемными зажимами ДУ). Дистанционное управление отключением ДУ имеет защиту от электромагнитных помех высокой интенсивности. Все исполнения УЗО-ВАД2 ДУ совместимы с противопожарными системами предупреждения о пожаре.

Преимущества

УЗО-ВАД2 трехфазное - выгоды и преимущества
Типоисполнения УЗО-ВАД2 трехфазное

Особенности

  • Обеспечивают отключение как при синусоидальном переменном, так и при постоянном пульсирующем дифференциальном токе (тип А, как рекомендовано ПУЭ).
  • Имеют широкую номенклатуру исполнений, уменьшенные габаритные размеры.
  • Имеют исполнения общего типа и с выдержкой времени при срабатывании от дифференциального тока - тип S (селективные).
  • Имеют встроенную защиту от сверхтоков. Тип характеристики мгновенного расцепителя – С.
  • Допускают подсоединение как медных, так и алюминиевых проводников сечением от 1,5 до 25мм2.
  • УЗО-ВАД2 соответствует современным требованиям пожарной безопасности; их корпусные детали выполнены из материалов, выдерживающих испытание на огнестойкость при температуре до 960°С, обладают высокой теплостойкостью.
  • УЗО-ВАД2 повышает пожарную безопасность при сверхтоках и недопустимых токах на землю, в электрооборудовании защищаемого участка сети за счет выявления неисправности электроустановки (связанной с нарушением изоляции) и ее отключении на самой ранней стадии развития аварийной ситуации (например, токи утечки 100÷300 мА выделяют мощность в месте пробоя 20÷60 Вт , достаточную для возгорания изоляции).
  • УЗО-ВАД2 устойчивы к электромагнитным воздействиям.
  • Класс защиты от поражения электрическим током – 0 по ГОСТ 12.2.007.0 -75; УЗО-ВАД2 не имеет частей, подлежащих заземлению.
  • Рабочее положение АВДТ в пространстве – установка на вертикальной плоскости надписью "I" вверх. Допускается установка с поворотом на 90° от вертикального положения. Режим работы - продолжительный.
  • УЗО-ВАД2 исполнения А: На лицевой панели в каждом полюсе имеются индикаторы состояния главных контактов (зеленый цвет – контакты разомкнуты, красный – замкнуты).
  • Пломбирование УЗО-ВАД2 исполнения А произведено пластиной.
Показатели Величины
Номинальное напряжение сети, В 380
Номинальная частота, Гц 50
Количество полюсов 4
Номинальный ток, А 10, 16, 20, 25, 32, 40, 50, 63
Номинальный отключающий дифференциальный ток, мА 30, 100, 300, 500
Номинальная наибольшая включающая и отключающая способность (ПКС), А 10000 (для 10 ÷ 40А)
6000 (для 50 и 63А)
Время отключения при двойном значении номинального отключающего дифференциального тока, не более, сек. 0,04 (общего типа)
0,20 (типа S)
Максимальное сечение подключаемых проводников, мм2 25
Диапазон температур, °С от минус 45 до 55
Габаритные размеры, мм 110 х 76 x 88,5
Масса, не более, кг 0,75
УЗО-ВАД2 X X X X X
Типоисполнение УЗО-ВАД2:
исп. А, исп. И.
Наличие дополнительных функций:
265В - защита от повышенных напряжений;
S - селективность;
ДУ - дистанционное управление отключением.
Номинальный отключающий дифференциальный ток.

Количество полюсов:
2 - однофазное;
4 - трехфазное.
Характеристика и номинальный ток расцепителя


Пример: УЗО-ВАД2-С32-4-100 S ДУ исп А
