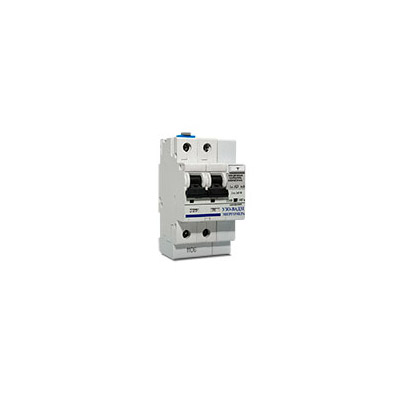

УЗО-ВАД31 однофазное

УЗО-ВАД31

РМЕА 656111.001 ТУ
- Защита от поражения электрическим током
- Защита от сверхтоков
- Защита от временных перенапряжений
- Защита от импульсных перенапряжений
- Уменьшенные габаритные размеры


Нормативно-правовое обеспечение

  • Отвечают требованиям ГОСТ Р 51327.1-99 (МЭК 61009-1-96)
    ГОСТ Р 51327.2.2-99 (МЭК 61009-2-2-91)
  • Имеют сертификат соответствия.

Достоинства

  • Обеспечивают отключение как при синусоидальном переменном, так и при постоянном пульсирующем дифференциальном токе (тип А).
  • Имеют встроенную защиту от сверхтоков типа С, обеспечивающую автоматическое отключение устройства при перегрузках 1,45 In в течение 1 часа и при токах короткого замыкания 10 In в течение 0,1 с.
  • Имеют широкую номенклатуру исполнений.
  • Работоспособны при предельном диапазоне фазных напряжений питающей сети от 110 до 264В.
  • Допускают предельный диапазон рабочих температур от минус 45 до +55°С.
  • Не теряют чувствительности при повторном заземлении нулевого рабочего проводника.
  • Устойчивы к электромагнитным воздействиям.
  • Ограничивают грозовые импульсные напряжения на уровне не выше 2000 В при импульсах тока до 4500 А.
  • Допускают подсоединение как медных, так и алюминиевых проводников.
  • Имеют световую индикацию наличия напряжения в питающей сети.
  • Имеют защиту от временных перенапряжений выше 265 В.
  • Имеют исполнение с дистанционным управлением отключением, которое осуществляется внешним замыкающим контактом.
  • Имеют уменьшенные габаритные размеры (ширина равна ширине 3 унифицированных модулей).

Типоисполнения

Обозначение Каталож-ный номер Номи-
нальн.
ток, А
Кол-во
полю-
сов
Номин.
отключ.
диффе-
ренциаль-
ный
ток, мА
Номин.
включ. и
отключ.
способ-
ность, А
Номин.
способ-
ность
включ. и
отключ.
диффе-
ренциальн.
тока, А
УЗО-ВАД31-10-2-010 300451 10 2 10 3000 3000
УЗО-ВАД31-10-2-030 300452 10 2 30 3000 3000
УЗО-ВАД31-16-2-010 300453 16 2 10 3000 3000
УЗО-ВАД31-16-2-030 300454 16 2 30 3000 3000
УЗО-ВАД31-25-2-030 300455 25 2 30 3000 6000
УЗО-ВАД31-25-2-100 300456 25 2 100 3000 6000
УЗО-ВАД31-25-2-300 300457 25 2 300 3000 6000
УЗО-ВАД31-25-2-500 300458 25 2 500 3000 6000
УЗО-ВАД31-32-2-030 300459 32 2 30 6000 6000
УЗО-ВАД31-32-2-100 300460 32 2 100 6000 6000
УЗО-ВАД31-32-2-300 300461 32 2 300 6000 6000
УЗО-ВАД31-32-2-500 300462 32 2 500 6000 6000
УЗО-ВАД31-40-2-030 300463 40 2 30 6000 6000
УЗО-ВАД31-40-2-100 300464 40 2 100 6000 6000
УЗО-ВАД31-40-2-300 300465 40 2 300 6000 6000
УЗО-ВАД31-40-2-500 300466 40 2 500 6000 6000
УЗО-ВАД31-50-2-030 300467 50 2 30 6000 6000
УЗО-ВАД31-50-2-100 300468 50 2 100 6000 6000
УЗО-ВАД31-50-2-300 300469 50 2 300 6000 6000
УЗО-ВАД31-50-2-500 300470 50 2 500 6000 6000
УЗО-ВАД31-63-2-030 300471 63 2 30 6000 6000
УЗО-ВАД31-63-2-100 300472 63 2 100 6000 6000
УЗО-ВАД31-63-2-300 300473 63 2 300 6000 6000
УЗО-ВАД31-63-2-500 300474 63 2 500 6000 6000
УЗО-ВАД31-25-2-100 S 300476 25 2 100 3000 6000
УЗО-ВАД31-25-2-300 S 300477 25 2 300 3000 6000
УЗО-ВАД31-25-2-500 S 300478 25 2 500 3000 6000
УЗО-ВАД31-32-2-100 S 300479 32 2 100 6000 6000
УЗО-ВАД31-32-2-300 S 300480 32 2 300 6000 6000
УЗО-ВАД31-32-2-500 S 300481 32 2 500 6000 6000
УЗО-ВАД31-40-2-100 S 300482 40 2 100 6000 6000
УЗО-ВАД31-40-2-300 S 300483 40 2 300 6000 6000
УЗО-ВАД31-40-2-500 S 300484 40 2 500 6000 6000
УЗО-ВАД31-50-2-100 S 300485 50 2 100 6000 6000
УЗО-ВАД31-50-2-300 S 300486 50 2 300 6000 6000
УЗО-ВАД31-50-2-500 S 300487 50 2 500 6000 6000
УЗО-ВАД31-63-2-100 S 300488 63 2 100 6000 6000
УЗО-ВАД31-63-2-300 S 300489 63 2 300 6000 6000
УЗО-ВАД31-63-2-500 S 300490 63 2 500 6000 6000

Особенности

  • Имеют повышенную способность включения и отключения тока нагрузки и дифференциального тока – до 6 кА.
  • Имеют индикатор состояния главных контактов.
  • Цвет кнопки «Т» зависит от значения номинального отключающего дифференциального тока (10 мА – белый, 30 мА – серый, 100 мА – черный (коричневый), 300 мА - синий, 500 мА - желтый).
Показатели Величины
Номинальное напряжение сети, В 220
Номинальная частота, Гц 50
Количество полюсов 2
Номинальный ток, А 10, 16, 25, 32, 40, 50, 63
Номинальный отключающий дифференциальный ток, мА 10, 30, 100, 300, 500
Время отключения при двойном значении номинального отключающего дифференциального тока, не более, сек. 0,04 (общего типа)
0,20 (типа S)
Отключающее повышенное напряжение, В 265
Время срабатывания при повышенном напряжении, не более, с 0,5
Время несрабатывания при повышенном напряжении, не менее, с 0,03
Дистанционное управление: НО контакт - напряжение/ток 30 В/10 мА
Максимальное сечение подключаемых проводников, мм2 25
Габаритные размеры, мм 105 х 54 х 76
Масса, не более, кг 0,33
