Устройство защитного отключения (УЗО)

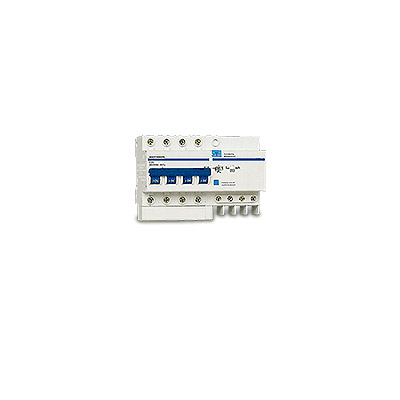

УЗО-ВАД45-29 трехфазное

РМЕА 656111.018 ТУ
– Защита от поражения электрическим током
– Защита электроустановок от перегрузок и коротких замыканий
– Защита имущества от пожара при недопустимых токах на землю в электрооборудовании защищаемого участка сети

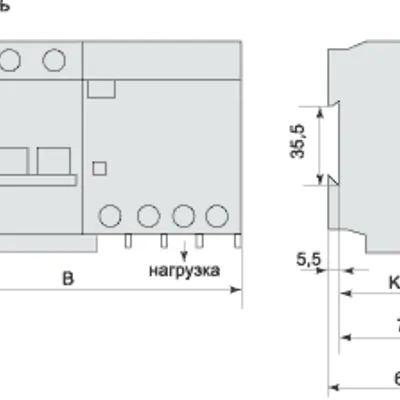

Габаритные размеры


Нормативно-правовое обеспечение

  • Отвечают требованиям ГОСТ Р 51327.1

Достоинства

  • Имеют встроенную защиту от сверхтоков, обеспечивающую автоматическое отключение при токах перегрузки и короткого замыкания. Тип характеристики мгновенного расцепителя - С (время отключения при токе 10 In не более 0,1 с).
  • Не допускают возможность регулирования отключающего дифференциального тока в условиях эксплуатации.
  • Имеют широкую номенклатуру по токам нагрузки до 63А.
  • Имеют индикацию срабатывания от дифференциального тока.
  • Работоспособны при предельном диапазоне напряжений питающей сети от 110 до 264В.
  • Устойчивы к нормальным климатическим факторам внешней среды исполнения У3.1.

Типоисполнения

Обозначение Номинальн.
ток (In), А
Кол-во
полюсов
Номин.
отключающ.
диффе-
ренциальный
ток (I∆n), мА
Номин.
включающ. и
отключающ.
способность
(Im), А
УЗО-ВАД45-29-10-4-030 10 4 30 3000
УЗО-ВАД45-29-10-4-100 10 4 100 3000
УЗО-ВАД45-29-16-4-030 16 4 30 3000
УЗО-ВАД45-29-16-4-100 16 4 100 3000
УЗО-ВАД45-29-25-4-030 25 4 30 3000
УЗО-ВАД45-29-25-4-100 25 4 100 3000
УЗО-ВАД45-29-32-4-030 32 4 30 3000
УЗО-ВАД45-29-32-4-100 32 4 100 3000
УЗО-ВАД45-29-40-4-030 40 4 30 3000
УЗО-ВАД45-29-40-4-100 40 4 100 3000
УЗО-ВАД45-29-50-4-030 50 4 30 3000
УЗО-ВАД45-29-50-4-100 50 4 100 3000
УЗО-ВАД45-29-63-4-030 63 4 30 3000
УЗО-ВАД45-29-63-4-100 63 4 100 3000

По отдельным заказам возможна поставка УЗО с номинальным отключающим дифференциальным током 300 и 500 мА.
Показатели Величины
Номинальное напряжение сети, В 380/220
Номинальная частота, Гц 50
Количество полюсов 4
Номинальный ток, А 10; 16; 25; 32; 40; 50; 63
Номинальный отключающий дифференциальный ток, мА 10; 30; 100; 300; 500
Гарантийный срок эксплуатации, лет 5
Средний срок службы устройства, лет 10
