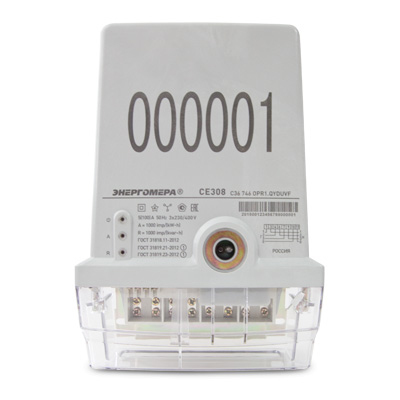

счетчик электрической энергии трехфазный многофункциональный

СЕ308 С36

ТУ 4228-104-78189955-2014

Счетчик прямого включения предназначен для измерения активной и реактивной электрической энергии в трехфазных четырехпроводных цепях переменного, для наружной установки и может использоваться без дополнительной защиты от окружающей среды и устанавливаться на опоре линии электропередачи или фасаде здания. Область применения: однотарифный и многотарифный учет электрической энергии в коммунальной энергетике, с возможностью отключения нагрузки потребителя, с передачей накопленной информации через беспроводную сеть,  PLC-интерфейс, а также через оптический интерфейс и устройство считывания счетчиков (удаленный дисплей).

Габаритные размеры


Счетчик обеспечивает

  • Учет показаний активной и реактивной энергий по двум направлениям суммарно и раздельно по тарифам:
    • на конец суток, суммарно по всем фазам – 128 суток;
    • на конец суток, отдельно по каждой фазе – 31 сутки;
    • на конец месяца, суммарно по всем фазам– 36 месяцев;
    • на конец месяца, отдельно по каждой фазе – 36 месяцев;
    • на конец года, суммарно по всем фазам – 12 лет.
  • Учет данных о почасовых объемах потребленной энергии за последние 360 суток. Период усреднения профилей энергии: 1; 3; 5; 10; 15; 30; 60 минут.
  • Длительность хранения информации при отключении питания - не менее 16 лет.
  • Тарифный учет до 4х тарифов с учетом в тарифном расписании:
    • Сезонных расписаний до 12;
    • Суточных тарифных расписаний до 36;
    • Тарифных зон в сутках до 24;
    • Исключительных дней до 64.
    • Возможность заблаговременной записи тарифного расписания с заданием даты активации.
  • Отключение нагрузки потребителя с использованием встроенного реле:
    • дистанционно через интерфейс;
    • по превышению установленного лимита мощности или других параметров сети.
  • Защиту от внешних воздействий:
    • наличие постоянной составляющей в сети;
    • воздействие переменным или постоянным магнитным полем;
    • при изменении направления тока в фазах (вход-выход счетчика).

Нормативно-правовое обеспечение

  • Соответствует ГОСТ 31818.11-2012
  • Соответствует ГОСТ 31819.21-2012
  • Соответствует ГОСТ 31819.23-2012
  • Сертифицирован и внесен в Государственный реестр средств измерений РФ.

Характеристики надежности

  • Средняя наработка на отказ - 220 000 часов.
  • Средний срок службы - 30 лет.
  • Межповерочный интервал - 16 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.

Функциональные возможности

  • Счетчик измеряет и передает через интерфейсы параметры сети: активная, реактивная, полная мощности по фазам и суммарно, фазные напряжения и токи, углы между током и напряжением по каждой фазе; углы между фазными напряжениями, коэффициентов мощности по каждой фазе и трехфазного, частоты.
  • Счетчик выполняет контроль лимитов полной, активной, реактивной мощности, фазных напряжений, фазных токов, частоты сети, чередования фаз, обрыва фазных и нулевого проводов.
  • Счетчик ведет журналы: самодиагностики, программирования, срабатываний реле, фиксации отклонений по лимитам, обрыва нулевого провода, воздействий магнитным полем, вскрытия крышки зажимов, попыток доступа с неправильным паролем и другие.
  • Интерфейсы:
    • Оптический интерфейс, предназначенный для локального считывания данных.
    • Радиоинтерфейс 434 МГц, предназначенный для работы счетчика в системе АСКУЭ.
    • Радиоинтерфейс 868 МГц, предназначенный для обмена данным с устройством считывания счетчиков СЕ901 RUP-02.
    • PLC-интерфейс, предназначенный для работы счетчика в системе АСКУЭ и обеспечивает возможность обмена данными со счетчиком по всем трем фазам, а также для обмена данным с устройством считывания счетчиков СЕ901 RUP-02.

Особенности счетчика

  • Пластмассовый корпус без дисплея для крепления на опору линии электропередачи или на фасад здания с помощью металлического основания. Прозрачная крышка зажимов. Металлическое основание и держатель проводов входят в комплект счетчика.
  • Для визуального съема показаний используется устройство считывания счетчиков СЕ901 RUP-02. Данные об энергопотреблении и другие параметры доступны для просмотра на дисплее устройства с помощью элементов управления (кнопки), либо выводятся с настраиваемой периодичностью. Связь со счетчиком выполняется через радио- и PLC- интерфейсы.
  • Контроль вскрытия крышки зажимов.
  • Контроль воздействий магнитным полем.
  • Контроль обрыва фазных и нулевого проводов на участках линии от трансформаторной подстанции до счетчика.
Показатели Величины
Класс точности при измерении активной/реактивной энергии 1/1
Номинальное напряжение, В 3х230/400
Частота измерительной сети, Гц 50±2,5
Стартовый ток (чувствительность), мА 10
Максимальный коммутируемый ток на контактах реле, А 100
Установленный рабочий диапазон напряжения, В
Расширенный рабочий диапазон напряжения, В
Предельный рабочий диапазон напряжения, В
от 198 до 253
от 120 до 265
от 0 до 440
Полная/активная мощность, потребляемая каждой цепью напряжения при номинальном напряжении, В*А / Вт, не более 10 / 2
Полная мощность, потребляемая каждой цепью тока при базовом токе, В*А, не более 0,3
Значение постоянной счетчика, имп/кВт*ч и имп/квар*ч 1000
Установленный рабочий диапазон температур, °С от минус 40 до плюс 70
Габаритные размеры, не более, мм 270 х 189 х 76
Масса (без металлического основания), кг, не более 2,1
Степень защиты по ГОСТ 14254-96 IP64

СЕ308 C36 ХХХ ХX.X…Х XXXX




Обозначение модулей связи:
RP03 – rомбинированный модуль
Дополнительные исполнения:
Q – отключающее реле;
Y – два направления;
V – контроль вскрытия крышки зажимов;
F – датчик магнитного поля
Интегрированные интерфейсы связи:
O – оптический интерфейс;
P – PLC-интерфейс;
R1 – радиоинтерфейс со встроенной антенной
Номинальный, базовый (максимальный) ток:
6 – 5(100) A
Номинальное напряжение (фазное):
4 – 230В
Класс точности:
7 – 1/1
Тип корпуса:
C36 – для наружной установки










Варианты базовых исполнений

CE308 C36 746 OPR1.QYVF RP03
