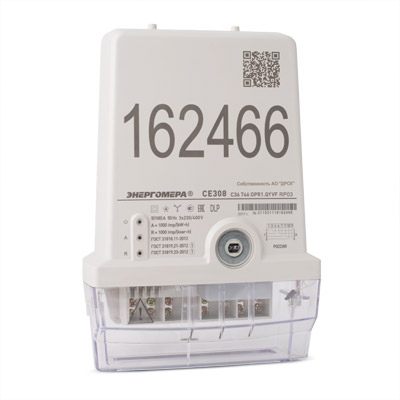

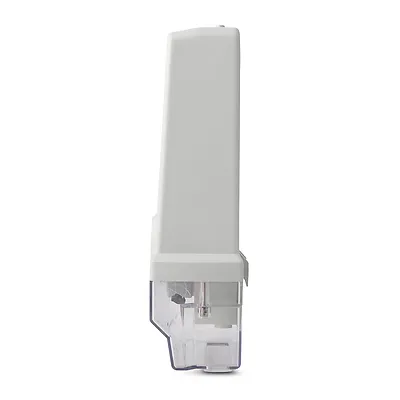

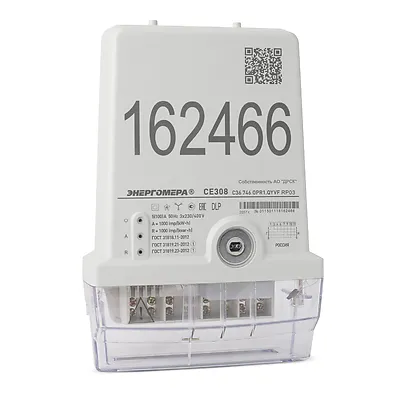

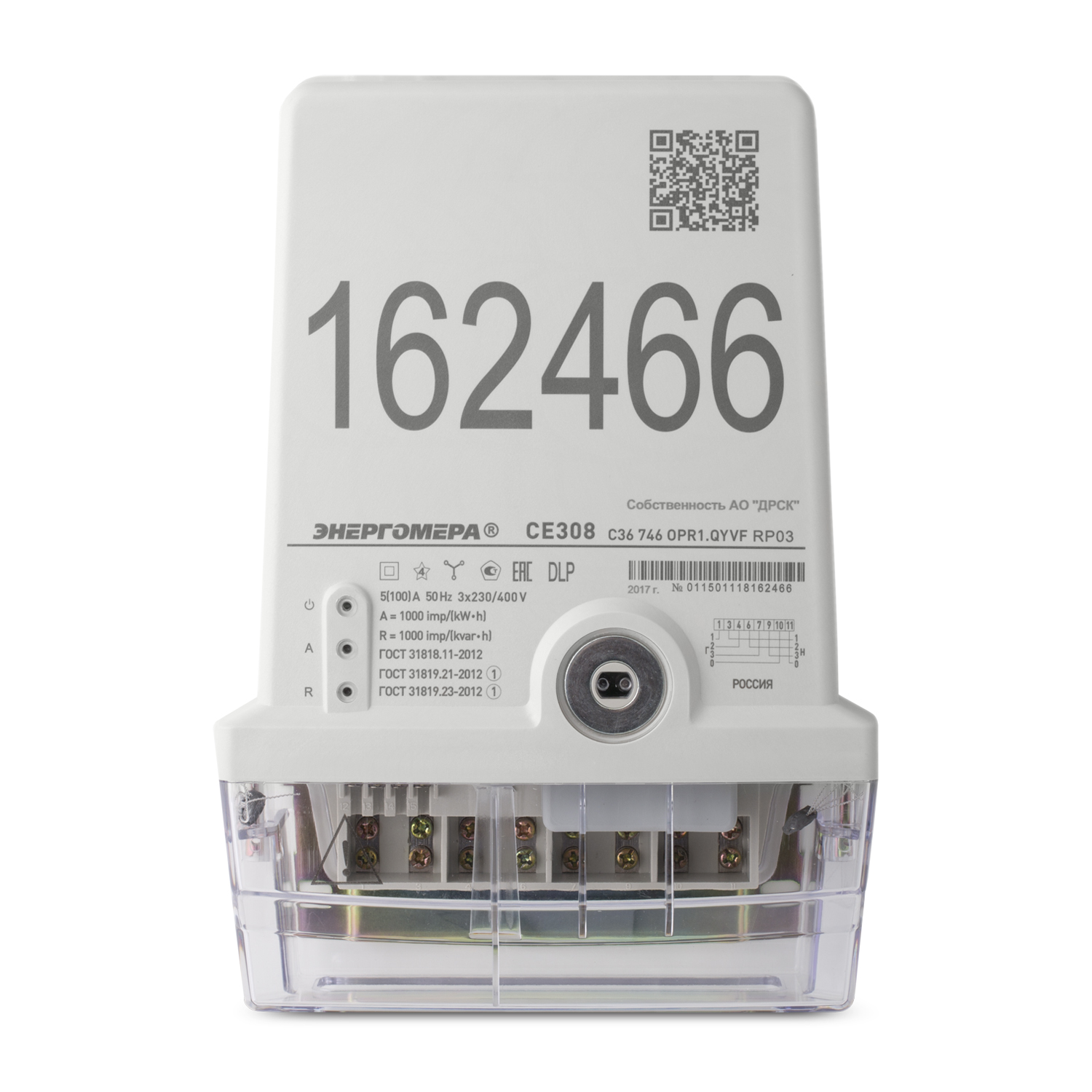

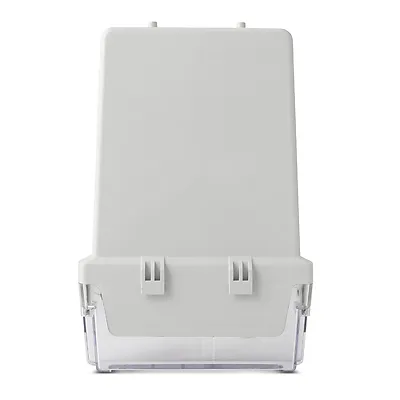

Счетчик электроэнергии трехфазный многофункциональный

CE308 C36 DLP

Счетчик прямого включения предназначен для измерения активной и реактивной электрической энергии в прямом (потребляемом) и обратном (генерируемом) направлениях, в трехфазных четырехпроводных цепях переменного тока. Для наружной установки, может использоваться без дополнительной защиты от окружающей среды и устанавливаться на опоре линии электропередачи или фасаде здания. Предназначен для автономной работы или в составе АИИС КУЭ для однотарифного и многотарифного учета электрической энергии в коммунальной энергетике, с возможностью отключения нагрузки потребителя, с передачей накопленной информации через беспроводную сеть, PLC-интерфейс, а также через оптический интерфейс и устройство считывания счетчиков (удаленный дисплей).


Нормативно - правовое обеспечение

  • Соответствует ГОСТ 31818.11-2012
  • Соответствует ГОСТ 31819.21-2012
  • Соответствует ГОСТ 31819.23-2012
  • Сертифицирован и внесен в Государственный реестр средств измерений РФ
  • Соответствует требования технического регламента Таможенного Союза (маркирован единым знаком обращения продукции на рынке ТС).

Характеристики надежности

  • Средняя наработка на отказ - 220000 часов.
  • Межповерочный интервал - 16 лет
  • Средний срок службы - 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 4 года с даты выпуска.

Особенности счетчика:

  • Установка счетчика на опоре без дополнительной защиты.
  • Наличие каналов связи:
    • оптический интерфейс, предназначенный для локального считывания данных;
    • радиоинтерфейс 434 МГц - предназначен для работы счетчика в система АСКУЭ;
    • радиоинтерфейс 868 МГц - предназначен для обмена данным с устройством считывания счетчиков CE901 RUP-02;
    • PLC - предназначен для обмена данным с устройством считывания счетчиков CE901 RUP-02.
  • Встроенное реле управления нагрузкой потребителя.

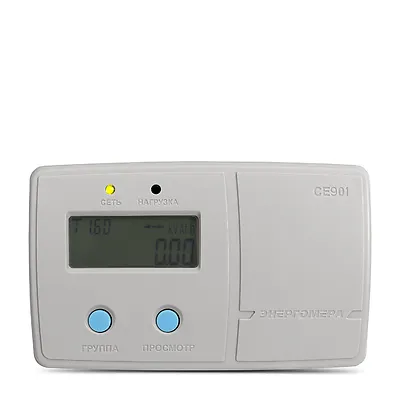

  • Устройство считывания счетчиков CE901 RUP-02.
  • Контроль вскрытия крышки зажимов и кожуха.
  • Контроль воздействий магнитным полем

Функциональные возможности:

  • Многотарифный учет электроэнергии.
  • Измерение параметров сети:
    • частоты;
    • фазных токов;
    • фазных напряжений;
    • углов между током и напряжением по фазам;
    • коэффициентов мощности по фазам и трехфазного;
    • активной мощности по фазам и суммарно;
    • реактивной мощности по фазам и суммарно;
    • полной мощности по фазам и суммарно.
  • Контроль лимитов полной, активной, реактивной мощности, фазных напряжений, фазных токов, частоты сети, чередования фаз, обрыва фазных и нулевого проводов.
  • Ведение профилей активной и реактивной энергии, с возможностью настройки времени усреднения;
  • Контроль вскрытия крышки зажимов и кожуха.
  • Контроль воздействия магнитным полем.
  • Самодиагностика.
  • Защита информации.
  • Отключение нагрузки по отклонению частоты сети, напряжения на каждой фазе, превышению допустимого тока на каждой фазе, по превышению лимита активной потребляемой мощности, или прямое через интерфейс.
Показатели Величины
Класс точности по активной/реактивной энергии1/1
Номинальное напряжение, В3x230/400
Базовый (максимальный) ток, А5 (100)
Стартовый ток (чувствительность), мА10
Частота измерительной сети, Гц50±2,5
Число тарифов4
Время усреднения профилей нагрузки, мин1, 3, 5, 10, 15, 30, 60
Глубина хранения профиля (при времени усреднения 60 мин.), сутки360
Количество датчиков тока, шт3
Диапазон рабочих температур, °Сот минус 40 до плюс 70
Диапазон рабочих температур для измерительного блока, °Сот минус 40 до плюс 70
Масса, не более, кг2,1
Степень защиты по ГОСТ 14254-96IP64 – измерительный блок;

Счетчик электрической энергии трехфазный многофункциональный CE308 C36.746.OPR1.QYVF RP03 DLP

Технические характеристики модификации:
CE308Модель
C36Тип корпуса
7Класс точности по активной/реактивной энергии1/1
4Номинальное напряжение, В3x230/400
6Базовый (максимальный) ток, А5 (100)
Интерфейсы:
OОптопорт
PPLC
R1RF433 со встроенной антенной
Дополнительные функции:
QРеле управления нагрузкой
YДва направления учета
VЭлектронная пломба крышки клеммной колодки
FДатчик магнитного поля
RP03Модуль связи
DLPПротокол связи
CE308 C36 DLPXXXX..XX..X

Дополнительные функции:

Q - Реле управления нагрузкой

Y - Два направления учета

V - Электронная пломба крышки клеммной колодки

F - Датчик магнитного поля

D - Внешнее индикаторное устройство

Интерфейсы:

O - Оптопорт

P - PLC

R1 - RF433 со встроенной антенной

Базовый (максимальный) ток:

6 - 5 (100) А

Номинальное напряжение:

4 - 3x230/400 В

Класс точности по активной/реактивной энергии:

7 - 1/1
