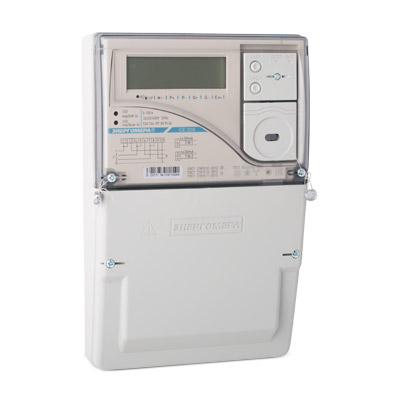

Счетчик электроэнергии трехфазный многофункциональный

CE308 S34 IEC

Счетчик является трехфазным, непосредственного включения и предназначен для измерения активной и реактивной электрической энергии, активной, реактивной мощности, частоты, напряжения, коэффициентов активной и реактивной мощностей, углов между векторами фазных напряжений и векторами фазных токов и напряжений, среднеквадратического значения напряжения, силы тока в трехфазных четырехпроводных цепях переменного тока и организации многотарифного учета электроэнергии. Счетчик может использоваться в АИИС КУЭ для передачи измеренных и вычисленных параметров на диспетчерский пункт контроля, учета и  распределения электрической энергии.

Другие исполнения корпуса: S31


Нормативно-правовое обеспечение

  • Соответствует ГОСТ 31818.11-2012
  • Соответствует ГОСТ 31819.21-2012
  • Соответствует ГОСТ 31819.22-2012
  • Соответствует ГОСТ 31819.23-2012
  • Сертифицирован и внесен в Государственный реестр средств измерений РФ.
  • Соответствует требования технического регламента Таможенного Союза (маркирован единым знаком обращения продукции на рынке ТС).

Характеристики надежности

  • Средняя наработка на отказ - 220000 часов.
  • Межповерочный интервал - 16 лет.
  • Средний срок службы - 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 4 года с даты выпуска.

Функциональные возможности:

  • Многотарифный учет электроэнергии с широкими возможностями установки тарифных расписаний.
  • Защита от несанкционированного вскрытия (электронные пломбы).
  • Датчик магнитного поля.
  • Управление нагрузкой  с использованием встроенного силового реле.
  • Учет электроэнергии в прямом направлении.
  • Задание лимитов по превышению потребляемых токов, с фиксацией в журнал событий и сигнализацией о превышении верхнего лимита.
  • Ведение профиля нагрузки, с возможностью настройки типа сохраняемых параметров и времени усреднения.
  • Измерение параметров сети.
  • Контроль превышения лимита мощности и энергии.
  • Защита памяти данных и памяти программ от несанкционированных изменений (пароль счетчика, аппаратная блокировка).
  • Контроль обрывов фазных и нулевого проводов на участках линии от трансформаторной подстанции до счетчика, с последующей сигнализацией об авариях на ЛЭП (в исполнениях счетчиков с модулем GSM).
  • Телеметрические выходы.
  • Журналы событий.
Показатели Величины
Класс точности по активной/реактивной энергии1/1
Номинальное напряжение, В3x230/400
Базовый (максимальный) ток, А5 (60); 5 (100)
Частота измерительной сети, Гц50±2,5
Число тарифов4
Время усреднения профилей нагрузки, мин1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60
Глубина хранения профиля (при времени усреднения 60 мин.), сутки255
Количество датчиков тока, шт3
Диапазон рабочих температур, °Сот минус 40 до плюс 60

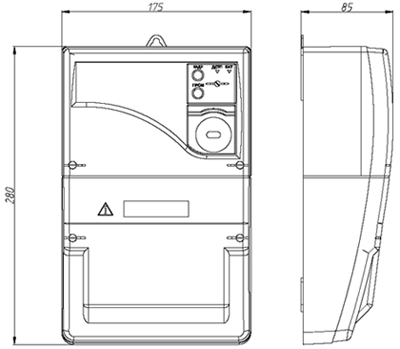

Габаритные размеры (ВхШхГ), не более, мм 280 x 175 x 85
Масса, не более, кг3
Степень защиты по ГОСТ 14254-96IP51

Счетчик электрической энергии трехфазный многофункциональный CE308 S34.746.OG.QVF GS01 IEC

Технические характеристики модификации:
S34Тип корпуса
CE308Модель
7Класс точности по активной/реактивной энергии1/1
4Номинальное напряжение, В3x230/400
6Базовый (максимальный) ток, А5 (100)
Интерфейсы:
OОптопорт
GGSM / GPRS
Дополнительные функции:
QРеле управления нагрузкой
VЭлектронная пломба крышки клеммной колодки
FДатчик магнитного поля
GS01Модуль связи
IECПротокол связи

Счетчик электрической энергии трехфазный многофункциональный CE308 S34.746.OP.QV PL04 IEC

Технические характеристики модификации:
S34Тип корпуса
CE308Модель
7Класс точности по активной/реактивной энергии1/1
4Номинальное напряжение, В3x230/400
6Базовый (максимальный) ток, А5 (100)
Интерфейсы:
OОптопорт
PPLC
Дополнительные функции:
QРеле управления нагрузкой
VЭлектронная пломба крышки клеммной колодки
PL04Модуль связи
IECПротокол связи

Счетчик электрической энергии однофазный многофункциональный CE308 S34.746.OP.QVF PL04 IEC

Технические характеристики модификации:
S34Тип корпуса
CE308Модель
7Класс точности по активной/реактивной энергии1/1
4Номинальное напряжение, В3x230/400
6Базовый (максимальный) ток, А5 (100)
Интерфейсы:
OОптопорт
PPLC
Дополнительные функции:
QРеле управления нагрузкой
VЭлектронная пломба крышки клеммной колодки
FДатчик магнитного поля
PL04Модуль связи
IECПротокол связи
CE308 S34 IECXXXX..XX..X

Дополнительные функции:

Q - Реле управления нагрузкой

D - Внешнее индикаторное устройство

V - Электронная пломба крышки клеммной колодки

F - Датчик магнитного поля

Интерфейсы:

O - Оптопорт

A - RS485

P - PLC

R1 - RF433 со встроенной антенной

R2 - RF433 с внешней антенной

G - GSM / GPRS

N - Ethernet

Базовый (максимальный) ток:

5 - 5 (60) А

6 - 5 (100) А

Номинальное напряжение:

4 - 3x230/400 В

Класс точности по активной/реактивной энергии:

7 - 1/1
