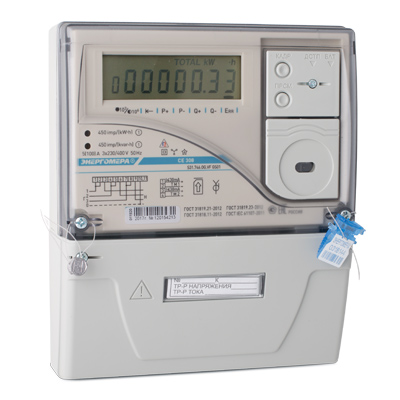

Счетчик электроэнергии трехфазный многофункциональный

CE308 S31 IEC

Счетчик является трехфазным, универсальным, трансформаторного или непосредственного включения (в зависимости от варианта исполнения) и предназначен для измерения активной и реактивной электрической энергии, активной, реактивной мощности, частоты, напряжения, коэффициентов активной и реактивной мощностей, углов между векторами фазных напряжений и векторами фазных токов и напряжений, среднеквадратического значения напряжения, силы тока в трехфазных четырехпроводных цепях переменного тока и организации многотарифного учета электроэнергии. Счетчик может использоваться в АИИС КУЭ для передачи измеренных и вычисленных параметров на диспетчерский пункт контроля, учета и распределения электрической энергии.

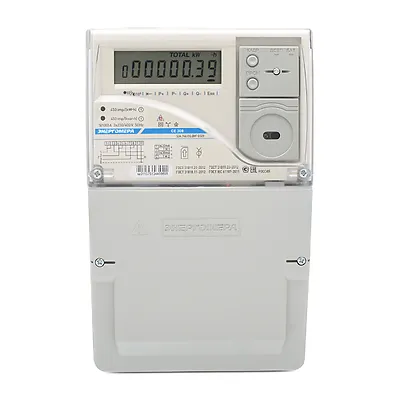

Другие исполнения корпуса: S34


Нормативно–правовое обеспечение

  • Соответствует ГОСТ 31818.11-2012
  • Соответствует ГОСТ 31819.21-2012
  • Соответствует ГОСТ 31819.22-2012
  • Соответствует ГОСТ 31819.23-2012
  • Сертифицирован и внесен в Государственный реестр средств измерений РФ.
  • Соответствует требования технического регламента Таможенного Союза (маркирован единым знаком обращения продукции на рынке ТС).

Характеристики надежности

  • Средняя наработка на отказ - 220000 часов.
  • Межповерочный интервал - 16 лет.
  • Средний срок службы - 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 4 года с даты выпуска.

Функциональные возможности:

  • Многотарифный учет электроэнергии с широкими возможностями установки тарифных расписаний.
  • Защита от несанкционированного вскрытия (электронные пломбы).
  • Датчик магнитного поля.
  • Управление нагрузкой с использованием внешнего коммутационного устройства.
  • Два направления учета электроэнергии.
  • Задание лимитов по превышению потребляемых токов, с фиксацией в журнал событий и сигнализацией о превышении верхнего лимита.
  • Ведение профиля нагрузки, с возможностью настройки типа сохраняемых параметров и времени усреднения.
  • Измерение параметров сети;
  • Контроль превышения лимита мощности и энергии.
  • Защита памяти данных и памяти программ от несанкционированных изменений (пароль счетчика, аппаратная блокировка).
  • Контроль обрывов фазных и нулевого проводов на участках линии от трансформаторной подстанции до счетчика, с последующей сигнализацией об авариях на ЛЭП (в исполнениях счетчиков с модулем GSM).
  • Телеметрические выходы.
  • Журналы событий.
Показатели Величины
Класс точности по активной/реактивной энергии0,5S/0,5; 1/1
Номинальное напряжение, В3x57.7/100; 3x230/400
Базовый (максимальный) ток, А5 (10); 5 (60); 5 (100)
Частота измерительной сети, Гц50±2,5
Число тарифов4
Время усреднения профилей нагрузки, мин1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60
Глубина хранения профиля (при времени усреднения 60 мин.), сутки255
Количество датчиков тока, шт3
Диапазон рабочих температур, °Сот минус 40 до плюс 60
Габаритные размеры (ВхШхГ), не более, мм210,5 x 175 x 71,5
Масса, не более, кг3
Степень защиты по ГОСТ 14254-96IP51

Счетчик электрической энергии трехфазный многофункциональный CE308 S31.503.OA.SYVJF IEC

Технические характеристики модификации:
S31Тип корпуса
CE308Модель
5Класс точности по активной/реактивной энергии0,5S/0,5
0Номинальное напряжение, В3x57.7/100
3Базовый (максимальный) ток, А5 (10)
Интерфейсы:
OОптопорт
ARS485
Дополнительные функции:
YДва направления учета
SРеле сигнализации переменного тока
VЭлектронная пломба крышки клеммной колодки
FДатчик магнитного поля
JРезервный источник питания
IECПротокол связи

Счетчик электрической энергии трехфазный многофункциональный CE308 S31.503.OG.SYVF GS01 IEC

Технические характеристики модификации:
S31Тип корпуса
CE308Модель
5Класс точности по активной/реактивной энергии0,5S/0,5
0Номинальное напряжение, В3x57.7/100
3Базовый (максимальный) ток, А5 (10)
Интерфейсы:
OОптопорт
GGSM / GPRS
Дополнительные функции:
YДва направления учета
SРеле сигнализации переменного тока
VЭлектронная пломба крышки клеммной колодки
FДатчик магнитного поля
GS01Модуль связи
IECПротокол связи

Счетчик электрической энергии трехфазный многофункциональный CE308 S31.503.OG.SYVJF GS01 IEC

Технические характеристики модификации:
S31Тип корпуса
CE308Модель
5Класс точности по активной/реактивной энергии0,5S/0,5
0Номинальное напряжение, В3x57.7/100
3Базовый (максимальный) ток, А5 (10)
Интерфейсы:
OОптопорт
GGSM / GPRS
Дополнительные функции:
YДва направления учета
SРеле сигнализации переменного тока
VЭлектронная пломба крышки клеммной колодки
FДатчик магнитного поля
JРезервный источник питания
GS01Модуль связи
IECПротокол связи

Счетчик электрической энергии трехфазный многофункциональный CE308 S31 543 OA.SYVJF IEC

Технические характеристики модификации:
S31Тип корпуса
CE308Модель
5Класс точности по активной/реактивной энергии0,5S/0,5
4Номинальное напряжение, В3x230/400
3Базовый (максимальный) ток, А5 (10)
Интерфейсы:
OОптопорт
ARS485
Дополнительные функции:
YДва направления учета
SРеле сигнализации переменного тока
VЭлектронная пломба крышки клеммной колодки
FДатчик магнитного поля
JРезервный источник питания
IECПротокол связи

Счетчик электрической энергии трехфазный многофункциональный CE308 S31.543.OA.VF IEC

Технические характеристики модификации:
S31Тип корпуса
CE308Модель
5Класс точности по активной/реактивной энергии0,5S/0,5
4Номинальное напряжение, В3x230/400
3Базовый (максимальный) ток, А5 (10)
Интерфейсы:
OОптопорт
ARS485
Дополнительные функции:
VЭлектронная пломба крышки клеммной колодки
FДатчик магнитного поля
IECПротокол связи

Счетчик электрической энергии трехфазный многофункциональный CE308 S31.543.OG.SYVF GS01 IEC

Технические характеристики модификации:
S31Тип корпуса
CE308Модель
5Класс точности по активной/реактивной энергии0,5S/0,5
4Номинальное напряжение, В3x230/400
3Базовый (максимальный) ток, А5 (10)
Интерфейсы:
OОптопорт
GGSM / GPRS
Дополнительные функции:
YДва направления учета
SРеле сигнализации переменного тока
VЭлектронная пломба крышки клеммной колодки
FДатчик магнитного поля
GS01Модуль связи
IECПротокол связи

Счетчик электрической энергии трехфазный многофункциональный CE308 S31.543.OG.SYVJF GS01 IEC

Технические характеристики модификации:
S31Тип корпуса
CE308Модель
5Класс точности по активной/реактивной энергии0,5S/0,5
4Номинальное напряжение, В3x230/400
3Базовый (максимальный) ток, А5 (10)
Интерфейсы:
OОптопорт
GGSM / GPRS
Дополнительные функции:
YДва направления учета
SРеле сигнализации переменного тока
VЭлектронная пломба крышки клеммной колодки
FДатчик магнитного поля
JРезервный источник питания
GS01Модуль связи
IECПротокол связи

Счетчик электрической энергии трехфазный многофункциональный CE308 S31.543.OP.SVF PL04 IEC

Технические характеристики модификации:
S31Тип корпуса
CE308Модель
5Класс точности по активной/реактивной энергии0,5S/0,5
4Номинальное напряжение, В3x230/400
3Базовый (максимальный) ток, А5 (10)
Интерфейсы:
OОптопорт
PPLC
Дополнительные функции:
SРеле сигнализации переменного тока
VЭлектронная пломба крышки клеммной колодки
FДатчик магнитного поля
PL04Модуль связи
IECПротокол связи

Счетчик электрической энергии однофазный многофункциональный CE308 S31.543.OP.VF PL04 IEC

Технические характеристики модификации:
S31Тип корпуса
CE308Модель
5Класс точности по активной/реактивной энергии0,5S/0,5
4Номинальное напряжение, В3x230/400
3Базовый (максимальный) ток, А5 (10)
Интерфейсы:
OОптопорт
PPLC
Дополнительные функции:
VЭлектронная пломба крышки клеммной колодки
FДатчик магнитного поля
PL04Модуль связи
IECПротокол связи

Счетчик электрической энергии трехфазный многофункциональный CE308 S31.745.OG.VF GS01 IEC

Технические характеристики модификации:
S31Тип корпуса
CE308Модель
7Класс точности по активной/реактивной энергии1/1
4Номинальное напряжение, В3x230/400
5Базовый (максимальный) ток, А5 (60)
Интерфейсы:
OОптопорт
GGSM / GPRS
Дополнительные функции:
VЭлектронная пломба крышки клеммной колодки
FДатчик магнитного поля
GS01Модуль связи
IECПротокол связи

Счетчик электрической энергии трехфазный многофункциональный CE308 S31 745 OP.VF PL04 IEC

Технические характеристики модификации:
S31Тип корпуса
CE308Модель
7Класс точности по активной/реактивной энергии1/1
4Номинальное напряжение, В3x230/400
5Базовый (максимальный) ток, А5 (60)
Интерфейсы:
OОптопорт
PPLC
Дополнительные функции:
VЭлектронная пломба крышки клеммной колодки
FДатчик магнитного поля
PL04Модуль связи
IECПротокол связи

Счетчик электрической энергии трехфазный многофункциональный CE308 S31.746.OA.VF IEC

Технические характеристики модификации:
S31Тип корпуса
CE308Модель
7Класс точности по активной/реактивной энергии1/1
4Номинальное напряжение, В3x230/400
6Базовый (максимальный) ток, А5 (100)
Интерфейсы:
OОптопорт
ARS485
Дополнительные функции:
VЭлектронная пломба крышки клеммной колодки
FДатчик магнитного поля
IECПротокол связи

CE308 S31.746.OG.VF GS01 IEC

Технические характеристики модификации:
S31Тип корпуса
CE308Модель
7Класс точности по активной/реактивной энергии1/1
4Номинальное напряжение, В3x230/400
6Базовый (максимальный) ток, А5 (100)
Интерфейсы:
OОптопорт
GGSM / GPRS
Дополнительные функции:
VЭлектронная пломба крышки клеммной колодки
FДатчик магнитного поля
GS01Модуль связи
IECПротокол связи
CE308 S31 IECXXXX..XX..X

Дополнительные функции:

Q - Реле управления нагрузкой

Y - Два направления учета

S - Реле сигнализации переменного тока

V - Электронная пломба крышки клеммной колодки

F - Датчик магнитного поля

J - Резервный источник питания

D - Внешнее индикаторное устройство

Интерфейсы:

O - Оптопорт

A - RS485

P - PLC

R1 - RF433 со встроенной антенной

R2 - RF433 с внешней антенной

G - GSM / GPRS

N - Ethernet

Базовый (максимальный) ток:

3 - 5 (10) А

5 - 5 (60) А

6 - 5 (100) А

Номинальное напряжение:

0 - 3x57.7/100 В

4 - 3x230/400 В

Класс точности по активной/реактивной энергии:

5 - 0,5S/0,5

7 - 1/1

Документация

Руководство по эксплуатации расширенноеPDF 5 Mb
Руководство по эксплуатацииPDF 2 Mb
ФормулярPDF 3 Mb
Описание типаPDF 8 Mb
Декларация о соответствииPDF 887 Kb
Сертификат соответствия ТСPDF 407 Kb
Свидетельство об утверждении типаPDF 656 Kb
Сертификат о признании утверждения типа средств измерений (Республика Таджикистан)PDF 535 Kb
Сертификат о признании утверждения типа средств измерений (Республика Туркменистан)PDF 550 Kb
Сертификат о признании утверждения типа средств измерений (Республика Казахстан)PDF 1 Mb
Сертификат о признании утверждения типа средств измерений (Республика Киргизия)PDF 718 Kb
Сертификат о признании утверждения типа средств измерений (Республика Белоруссия)PDF 217 Kb
Сертификат о признании утверждения типа средств измерений (Республика Армения)PDF 336 Kb
Сертификат о признании утверждения типа средств измерений (Республика Грузия)PDF 224 Kb
