Счетчик электроэнергии однофазный

CE101-S10

ТУ 4228-054-22136119-2005
Однофазный электросчетчик серии «СЕ».
Устанавливается на щиток.
Осуществляет измерение активной энергии в однофазных двухпроводных цепях переменного тока. В качестве датчика тока используется шунт. По установочным размерам соответствует индукционным счетчикам.

Другие исполнения корпуса: R5, R5.1, S6

В регионе
Ставропольский край

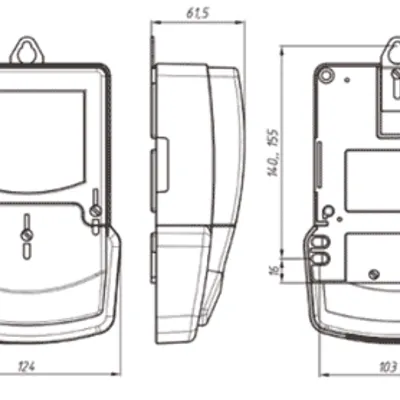

Габаритные размеры

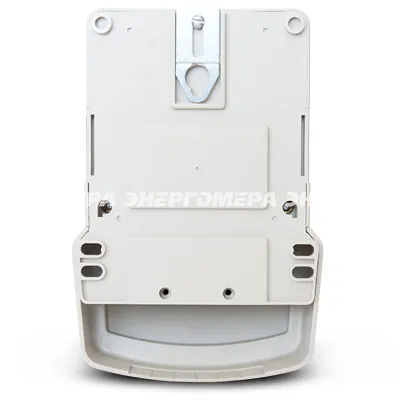

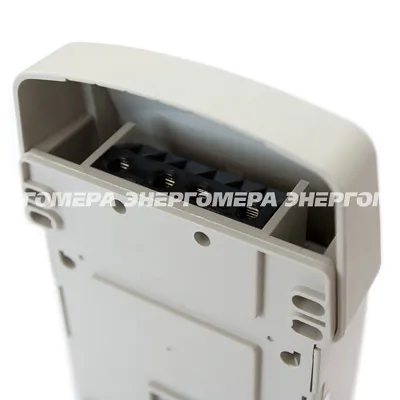

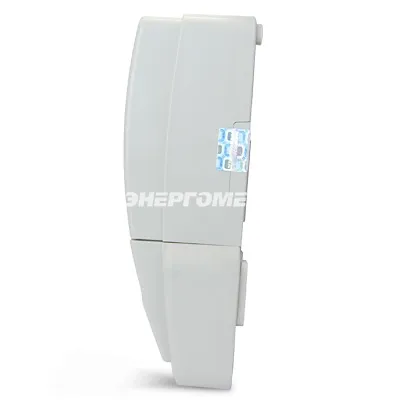

Фотогалерея


Нормативно-правовое обеспечение

  • ГОСТ 31818.11-2012 (IEC 62058-11-2012)
  • ГОСТ 31819.21-2012 (IEC 62058-21-2012)
  • Сертифицирован и внесен в Государственный реестр средств измерений РФ.

Характеристики надежности

  • Средняя наработка на отказ — 220 000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы — 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 5 лет с даты выпуска.

Особенности электросчетчика

  • Корпус S10 предназначен для монтажа на плоскую поверхность.
  • Полностью соответствует установочным размерам индукционных счетчиков.
  • Исполнение с жидкокристаллическим дисплеем обеспечивает максимальную защиту от воздействия магнитом.
  • Механическое отсчетное устройство имеет магнитный экран и стопор обратного хода.
  • Наличие стандартного и оптического телеметрического выхода.
  • Световой индикатор работы.
  • Наличие шунта в качестве измерителя тока делает счетчик устойчивым к электромагнитным воздействиям.
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям.
Показатели Величины
Класс точности 1
Число тарифов 1
Частота измерительной сети, Гц 50±2,5
Номинальное напряжение, В 230
Базовый (максимальный) ток, А 5 (60); 10 (100)
Стартовый ток, МА 10; 20
Потребляемая мощность параллельной цепи, не более, В*А (Вт) 9 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
Передаточное число импульсного телеметрического выхода, имп./кВт*ч 1600; 2000; 3200
Диапазон рабочих температур: с механическим отсчетным устройством, °С от минус 40 до плюс 70
Диапазон рабочих температур: с электронным отсчетным устройством, °С от минус 30 до плюс 70
Габаритные размеры, не более, мм 185 х 124 х 62
Степень защиты по ГОСТ 14254-96 IP51
СЕ101 S10 X X X X
Тип отсчетного механизма:
М6 - шестиразрядный механический;
Базовый (максимальный) ток:
5 - 5 (60)А;
8 - 10 (100)А
Номинальное напряжение:
4 - 230В
Класс точности:
1 - 1
Тип корпуса:
S10 - для установки в щиток.
