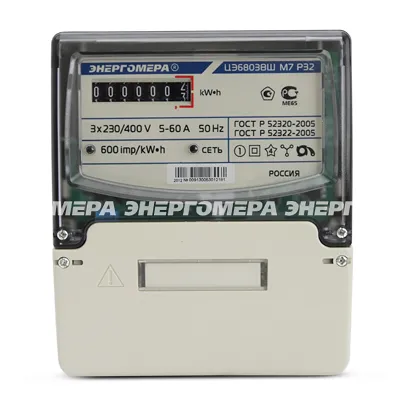

Счетчик электроэнергии трехфазный

ЦЭ6803ВШ-Р32

Используется для измерения и учета электроэнергии по одному тарифу.
Класс точности: 1
Новый корпус Р32 - для крепления на щиток и на рейку ТН35.
Полностью соответствует стандартам для размещения счетчиков на рейку. Обеспечивает размещение в щитовом оборудовании наряду с любым видом коммутационного оборудования в соответствии с DIN-стандартами.
Используется для измерения и учета электроэнергии по одному тарифу.
Класс точности: 1
Новый корпус Р32 - для крепления на щиток и на рейку ТН35.
Полностью соответствует стандартам для размещения счетчиков на рейку. Обеспечивает размещение в щитовом оборудовании наряду с любым видом коммутационного оборудования в соответствии с DIN-стандартами.

Снято с производства

Нормативно-правовое обеспечение

  • Соответствие ГОСТ Р 52320-2005 (МЭК 62052-11:2003)
  • Соответствие ГОСТ Р 52322-2005 (МЭК 62052-11:2003)

Характеристики надежности

  • Средняя наработка на отказ — 160000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы — 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.

Особенности электросчетчика

  • Погрешность электросчетчика нормируется от 1% номинального значения тока нагрузки
  • Высокая чувствительность по току нагрузки
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям
  • Малое собственное энергопотребление
  • Стандартный телеметрический импульсный выход
  • Световой индикатор работы
  • Защита от недоучета и хищений электроэнергии
Показатели Величины
Класс точности 1
Число тарифов 1
Частота измерительной сети, Гц 50±2,5 (60±3)
Номинальное фазное (линейное) напряжение*, В 3x230;(400)
Базовый ток, А: 5; 10
Максимальная сила тока*, А:
- для электросчетчиков непосредственного включения

60; 100
Стартовый ток (чувствительность):
- для электросчетчиков с базовым током 10 А, А
- для электросчетчиков с базовым током 5 А, А

0,04
0,02
Полная потребляемая мощность параллельной цепи, не более, В*А, (Вт)

9,0(1)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
Диапазон рабочих температур, °С от -40 до 70
Габаритные размеры, мм 143 x 170 x 52
Масса, не более, кг 1
ЦЭ6803ВШ/X X X X X X X
Тип корпуса:
Р32 - для установки на щиток и на рейку.
Тип отсчетного устройства:
М7 - электромеханическое семиразрядное;
Схемы включения:
3ф.4пр. - для трехфазных четырехпроводных счетчиков;
Максимальный ток:
- 60 А;
- 100 А
Номинальный (базовый)ток:
- 5 А
- 10 А
Номинальное фазное напряжение для счетчиков четырехпроводных:
230В - для 4-х проводных счетчиков;
Класс точности по ГОСТ Р 52322-2005
1



Варианты базовых исполнений

ЦЭ6803ВШ/1 230В 10-100А 3ф.4пр. М7 Р32 ЦЭ6803ВШ/1 230В 5-60А 3ф.4пр.М7 Р32
