Счетчик электроэнергии однофазный

ЦЭ6807П-Р4

ТУ 4228-035-46146329-2003
Счетчик электроэнергии с шунтом в качестве датчика тока. Измерение и учет активной энергии в однофазных цепях переменного тока.
Монтаж в щитовое оборудование на рейку ТН35.

Снято с производства

Нормативно-правовое обеспечение

  • Соответствие ГОСТ Р 52320-2005.
  • Соответствие ГОСТ Р 52322-2005.
  • Сертифицированы и внесены в Госреестр средств измерений России и СНГ.

Характеристики надежности

  • Средняя наработка на отказ — 160 000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы — 30 лет.
  • Гарантийный срок — 5 лет (включая срок хранения).

Особенности электросчетчика

  • Устанавливается на рейку ТН35.
  • Ширина корпуса всего 70 мм. Возможна установка в малогабаритные щитки.
  • Новая клеммная колодка с наборными токоотводами.
  • Технологический запас по точности измерений составляет 50%.
  • Наличие шунта в качестве измерителя тока.
  • Малое собственное энергопотребление.
  • Стандартный телеметрический импульсный выход, гальванически развязанный от измерительных цепей.
  • Наличие в электросчетчиках механического или электронного сумматора.
  • Защита от недоучета и хищений электроэнергии.
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям.
  • Электросчетчик устойчив к нагреву и огню.
Показатели Величины
Класс точности* 1; 2
Число тарифов 1
Частота измерительной сети, Гц 50 ± 2,5
Номинальное напряжение, В 220
Номинальная (максимальная) сила тока*, А 5 (60); 10 (60)
Стартовый ток (для соответствующего класса точности), А 0,01 и 0,02
Полная потребляемая мощность параллельной цепи, не более, В*А (Вт) 8 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
Диапазон рабочих температур*, °С от -30 до 60
от -40 до 60

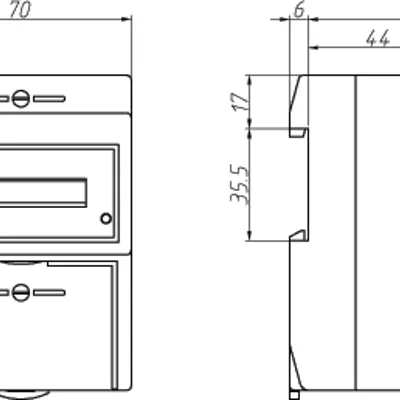

Габаритные размеры, не более, мм 100 x 70 x 75
Масса, не более, кг 0,3

* - в зависимости от вариантов исполнения.
** - для электросчетчиков модификации "К" (расширенный температурный диапазон).
Наличие стандартного телеметрического выхода позволяет использовать электросчетчики как датчики приращения энергии в автоматизированных измерительных системах (АСКУЭ)
ЦЭ6807П X X X-X X X X
Темпертурный коэффициент:
М - температурный диапазон от минус 40 °С до 60 °C
Тип корпуса:
Р4 - для установки на рейку ТН35
Тип отсчетного механизма:
М - механический;
Э - электронный
Номинальный и максимальный ток:
5-60 А;
10-60 А
Номинальное фазное напряжение:
220 В
Класс точности по ГОСТ 30207-94:
2;
1
