Счетчик электроэнергии трехфазный

ЦЭ6803ВМ-Ш33

ТУ 4228 073 22136119-2008
ТУ 4228 073 22136119-2008
Учет активной энергии в трехфазных четырехпроводных цепях переменного тока.
Класс точности: 1.
Корпус Ш33 - для установки в шкаф.
Полностью соответствует международным стандартам и обеспечивает удобство монтажа за счет увеличения размеров крышки клеммной коробки.

Учет активной энергии в трехфазных четырехпроводных цепях переменного тока.
Класс точности: 1.
Корпус Ш33 - для установки в шкаф.
Полностью соответствует международным стандартам и обеспечивает удобство монтажа за счет увеличения размеров крышки клеммной коробки.

Снято с производства

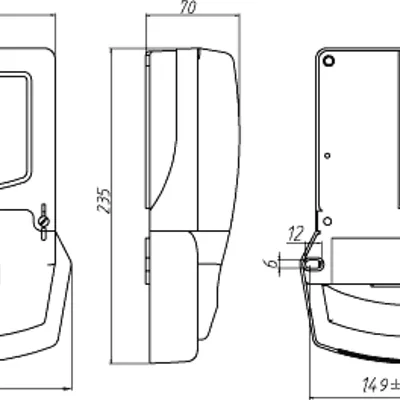

Габаритные размеры

Нормативно-правовое обеспечение

Соответствует ГОСТ Р 52320-2005 (МЭК 62052-11:2003)
Соответствует ГОСТ Р 52322-2005 (МЭК 62053-21:2003)
Сертифицированы в России и СНГ
Внесены в Госреестр средств измерений России

Характеристики надежности

Средняя наработка на отказ — 160000 часов.
Межповерочный интервал — 16 лет.
Средний срок службы — 30 лет.
Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.

Особенности электросчетчика

Погрешность электросчетчика нормируется от 1% номинального значения тока нагрузки
Высокая чувствительность по току нагрузки
Устойчивость к климатическим, механическим и электромагнитным воздействиям
Малое собственное энергопотребление счетчика ЦЭ6803ВM
Стандартный телеметрический импульсный выход
Световой индикатор работы
Защита от недоучета и хищений электроэнергии

Показатели	Величины
Класс точности	1
Частота измерительной сети, Гц	50±2,5 (60±3)
Номинальное фазное напряжение*, В: - для электросчетчиков непосредственного включения - для электросчетчиков трансформаторного включения	220 57,7 (100)
Номинальная (максимальная) сила тока*, А: - для электросчетчиков непосредственного включения - для электросчетчиков трансформаторного включения	5(60); 10(100) 1(7,5); 5(10)
Стартовый ток, A:** - для электросчетчиков непосредственного включения, Iб - для электросчетчиков трансформаторного включения, Iном	0,002 0,001
Полная потребляемая мощность параллельной цепи, не более, В*А, (Вт)	8 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А:	0,1
Диапазон рабочих температур, °С	от -40 до 60
Габаритные размеры, мм	169 х 235 х 70
Масса, не более, кг	1,2

* — в зависимости от вариантов исполнения, см. структуру условного обозначения электросчетчика
** - в зависимости от класса точности

Наличие стандартного телеметрического выхода позволяет использовать электросчетчики как датчики приращения энергии в автоматизированных измерительных системах (АСКУЭ)

ЦЭ6803ВМ X X X X X Х Х X

Дополнительные функции
И - индикаторы включенных фаз напряжения и обратного направления фазных токов

Тип корпуса:
Р31 - для установки на рейку

Тип отсчетного устройства:
М - электромеханическое

Схема включения:
3ф.4пр. - для трехфазных четырехпроводных счетчиков;
3ф.3пр. - для трехфазных трехпроводных счетчиков

Максимальный ток:
7,5А;
10А;
60А;
100А

Номинальный (базовый) ток 1А;
5А;
10А;

Номинальное фазное напряжение для счетчиков четырехпроводных и линейное напряжение для счетчиков трехпроводных:
57,7В
220В - для четырехпроводных счетчиков;
100В - для трехпроводных счетчиков

Класс точности по ГОСТ 52322-2005:
1

Варианты базовых исполнений

ЦЭ6803ВМ 220В 1-7,5А 3ф.4пр. М7 Ш33
