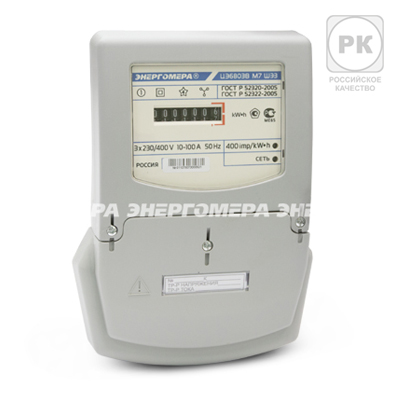

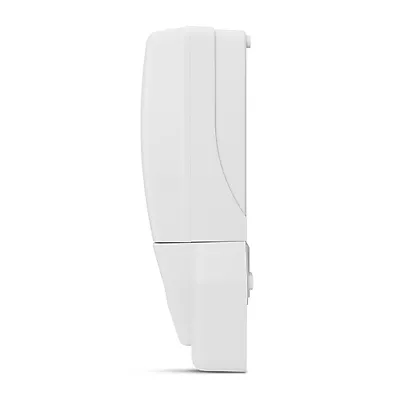

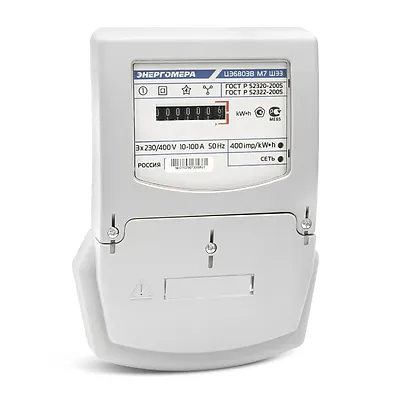

Счетчик электроэнергии трехфазный

ЦЭ6803В Ш33

ТУ 4228-010-04697185-97
Предназначен для измерения и учета электроэнергии по одному тарифу.
Класс точности: 1.
Корпус Ш33 - для установки в щиток.
Соответствует стандартам размещения оборудования в электрощитах и обеспечивает удобство монтажа за счет увеличенной крышки клеммной колодки.

Другие исполнения корпуса: Р31, Р32

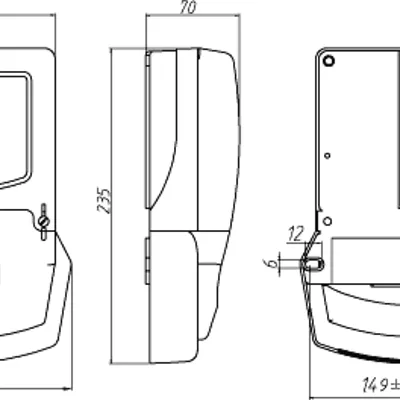

Габаритные размеры


Нормативно-правовое обеспечение

  • Соответствие ГОСТ 31819.21-2012.
  • Соответствие ГОСТ 31818.11-2012.

Характеристики надежности

  • Средняя наработка на отказ — 220000 часов
  • Межповерочный интервал — 16 лет
  • Средний срок службы — 30 лет
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.

Особенности электросчетчика

  • Модификации для прямого и полукосвенного включения.

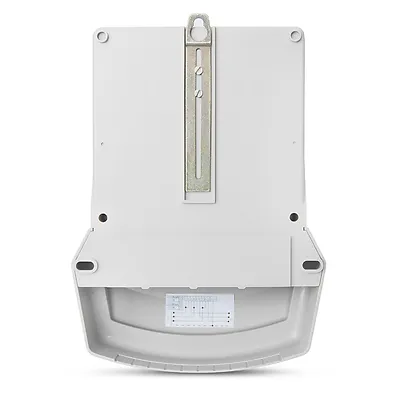

  • Монтаж в щиток три винта.
  • Исполнения с механическим отсчетным устройством или ЖКИ.
  • Исполнения с датчиками магнитного поля и вскрытия крышки клеммной колодки.
  • Улучшенные значения стартового тока.
  • Малое собственное энергопотребление.
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям
  • Стандартный телеметрический импульсный выход
  • Привлекательная цена.

Считывание данных о потреблении со счетчика ЦЭ6803В

Показатели Величины
Класс точности1
Номинальное напряжение, В3x57.7/100; 3x230/400
Номинальный (базовый) ток, А1; 5; 10
Максимальный ток, А7,5; 60; 100
Схема включения3ф.3пр. - для трехфазных трехпроводных счетчиков; 3ф.4пр. - для трехфазных четырехпроводных счетчиков
Частота измерительной сети, Гц60±3; 50±2,5
Число тарифов1
Датчик токаТрансформатор тока; Шунт
Диапазон рабочих температур, °Сот минус 40 до плюс 70
Габаритные размеры (ВхШхГ), не более, мм235 x 169 x 70
Степень защиты по ГОСТ 14254-96IP51

Счетчик электрической энергии ЦЭ6803В 1 230В 1-7,5А 3ф. 4пр. М7 Ш33

Технические характеристики модификации:
ЦЭ6803ВМодель
Ш33Тип корпуса
1Класс точности1
230ВНоминальное напряжение, В3x230/400
1Номинальный (базовый) ток, А1
7,5AМаксимальный ток, А7,5
3ф.4пр.Схема включения3ф.4пр. - для трехфазных четырехпроводных счетчиков
M7Тип отсчетного устройстваСемиразрядное механическое

Счетчик электрической энергии ЦЭ6803В 1 230В 10-100А 3ф.4пр. М7 Ш33

Технические характеристики модификации:
ЦЭ6803ВМодель
Ш33Тип корпуса
1Класс точности1
230ВНоминальное напряжение, В3x230/400
10Номинальный (базовый) ток, А10
100AМаксимальный ток, А100
3ф.4пр.Схема включения3ф.4пр. - для трехфазных четырехпроводных счетчиков
M7Тип отсчетного устройстваСемиразрядное механическое

Счетчик электрической энергии ЦЭ6803В 1 230В 5-60А 3ф.4пр. М7 Ш33

Технические характеристики модификации:
ЦЭ6803ВМодель
Ш33Тип корпуса
1Класс точности1
230ВНоминальное напряжение, В3x230/400
5Номинальный (базовый) ток, А5
60AМаксимальный ток, А60
3ф.4пр.Схема включения3ф.4пр. - для трехфазных четырехпроводных счетчиков
M7Тип отсчетного устройстваСемиразрядное механическое
ЦЭ6803В Ш33XXXXXXX

Дополнительные функции:

F - Датчик магнитного поля

Тип отсчетного устройства:

M7 - Семиразрядное механическое

Э - Дисплей (ЖКИ)

Схема включения:

3ф.4пр. - 3ф.4пр. - для трехфазных четырехпроводных счетчиков

3ф.3пр. - 3ф.3пр. - для трехфазных трехпроводных счетчиков

Максимальный ток:

7,5A - 7,5 А

60A - 60 А

100A - 100 А

Номинальный (базовый) ток:

1 - 1 А

5 - 5 А

10 - 10 А

Номинальное напряжение:

100В - 3x57.7/100 В

230В - 3x230/400 В

Класс точности:

1 - 1
