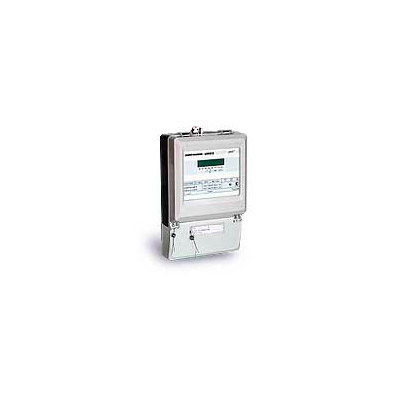

Счетчик электроэнергии трехфазный универсальный

ЦЭ6812

ТУ 4228-030-46146329-2000
Совмещенный учет электроэнергии в энергосистемах любого уровня.
— Класс точности (активной/реактивной энергии):
0,5S/1,0; 1,0/1,0; 2,0/2,0
— Номинальное фазное напряжение: 57,7 (100)В;
127 (220)В; 220 (380)В
— Номинальный ток: 1А; 5А / 5А; 10А
— Телеметрический канал
Два счетчика электроэнергии в одном.

Снято с производства

Нормативно-правовое обеспечение

  • Соответствие ГОСТ 30206-94 (МЭК 687-92)
  • Соответствие ГОСТ 30207-94 (МЭК 1036-90)
  • Соответствие ГОСТ 26035-83 (применительно к электросчетчикам реактивной энергии)
  • Соответствие ГОСТ Р 51522-99 (МЭК 61326-1-97)
  • Сертифицированы и внесены в Госреестры средств измерений России и СНГ

Характеристики надежности

  • Средняя наработка на отказ — 80000 часов
  • Межповерочный интервал — 8 лет
  • Средний срок службы — 24 года
  • Гарантийный срок — 4 года (включая срок хранения)

Особенности электросчетчика

  • Технологический запас по точности измерений составляет 50%
  • Высокая чувствительность по току нагрузки
  • Наличие двух гальванически развязанных телеметрических импульсных выходов на каждый вид энергии
  • Малое собственное энергопотребление
  • Световой индикатор работы
  • Защита от недоучета и хищений электроэнергии
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям
Показатели Величины
Класс точности при измерении
активной (реактивной) энергии
0,5S (1,0); 1,0 (1,0); 2,0 (2,0)
Частота измерительной сети, Гц 50±2,5
Номинальное фазное (линейное) напряжение*, В:
- для электросчетчиков непосредственного включения
- для электросчетчиков трансформаторного включения

220 (380); 127 (220)
57,7 (100)
Номинальная (максимальная) сила тока*, А:
- для электросчетчиков непосредственного включения
- для электросчетчиков трансформаторного включения

5 (50); 10 (100)
1 (1,5); 5 (7,5)
Порог чувствительности соответственно для класса точности, 0,5; 1,0; 2,0; % от Iном 0,1; 0,25; 0,5
Полная потребляемая мощность параллельной цепи, В*А, (Вт) 8 (1)
Полная потребляемая мощность последовательной цепи, В*А 0,2
Передаточное число импульсного телеметрического выхода, имп./кВт*ч 57,7В 1-1,5А — 50000;
57,7В 5-7,5А — 10000;
127В 5-7,5А — 8000;
127В 5-50А — 1600;
127В 10-100А — 800;
220В 5-50А — 800;
220В 5-7,5А — 4000;
220В 10-100А — 400
Число телеметрических выходов 4
Диапазон рабочих температур, °С от -35 до 55

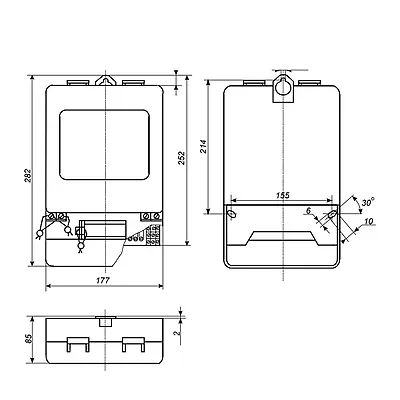

Габаритные размеры, мм 177 x 282 x 85
Масса, не более, кг 2,0

* - в зависимости от вариантов исполнения, см. структуру условного обозначения электросчетчика

Наличие стандартного телеметрического выхода позволяет использовать счетчики электроэнергии как датчики приращения энергии в автоматизированных измерительных системах (АСКУЭ)
ЦЭ6812 X / X X X-X X
Тип отсчетного механизма:
Э - электронный
Схема включения:
3ф.3пр. - трехфазная трехпроводная;
3ф.4пр. - трехфазная четырехпроводная
Номинальный и максимальный ток:
1 - 1,5 А;
5 - 7,5 А;
5 - 50 А;
10 - 100 А
Номинальное напряжение:
57,7 В (фазное);
100 В (линейное);
127 В (фазное);
220 В (фазное)
Класс точности по реактивной энергии:
0,5 - по ГОСТ 26035-83;
1,0; - по ГОСТ 26035-83;
2,0 - по ГОСТ 26035-83
Класс точности по активной энергии:
0,5 - по ГОСТ 30206-94;
1,0; - по ГОСТ 30207-94;
2,0 - по ГОСТ 30207-94
