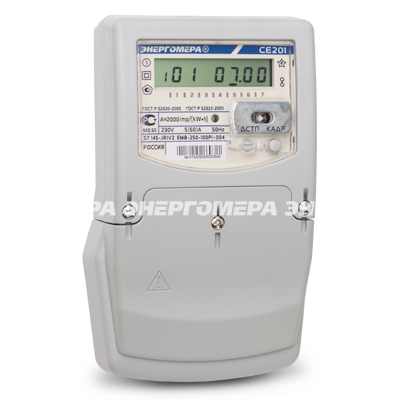

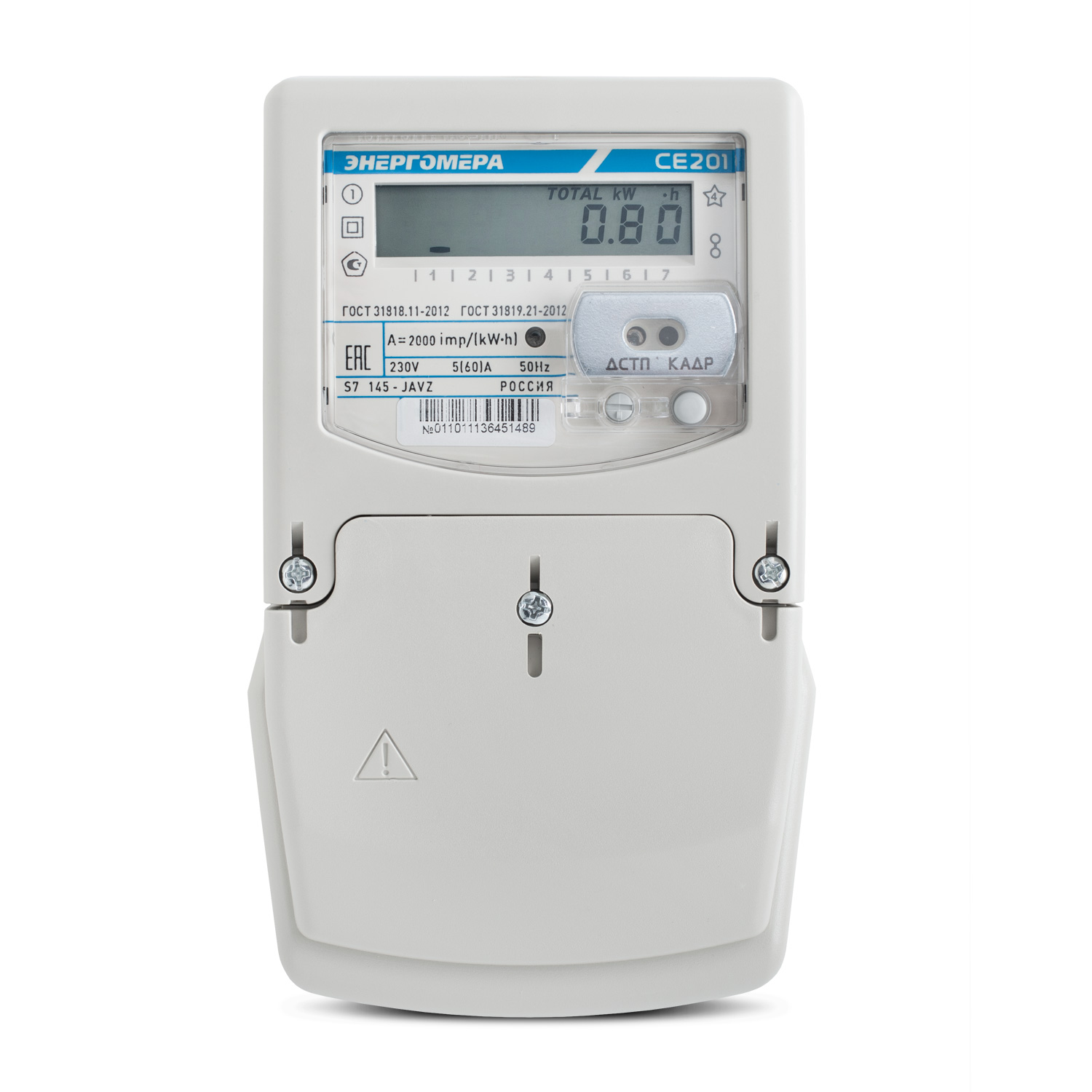

Счетчик электроэнергии однофазный микропроцессорный многотарифный

CE201-S7

Счетчик предназначен для измерения активной энергии в однофазных цепях переменного тока, организации многотарифного учета по четырем тарифам с передачей накопленной информации через оптопорт, RS-485, PLC, Ethernet или радиомодем. электроэнергии, ведения массивов профиля мощности с программируемым временем интегрирования, фиксации максимумов мощности, измерения параметров однофазной сети. организация ее учета.

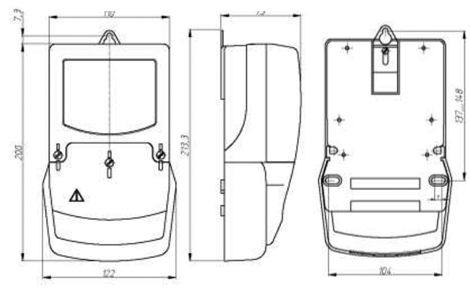

Габаритные размеры


Нормативно-правовое обеспечение

  • Соответствует ГОСТ 31818.11-2012 (IEC 62058-11-2012);
  • Соответствует ГОСТ 31819.21-2012 (IEC 62058-21-2012).
  • Сертифицирован и внесен в Государственный реестр средств измерений РФ

Характеристики надежности

  • Средняя наработка на отказ — 220000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы — 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 5 лет с даты выпуска.

Функциональные возможности

Счетчик ведет учет количества потребленной электроэнергии:

  • по 4-м тарифам;
  • за текущий и 12 предыдущих месяцев;
  • на конец текущего и 12 предыдущих месяцев;
  • за текущие и 44 предыдущих суток;
  • на конец текущего и 44 предыдущих суток.

Особенности электросчетчика

  • В качестве датчиков тока используются шунты, что полностью исключает хищения с помощью магнита.
  • Два измерительных элемента исключают метод хищения путем переворота фаз.
  • Различные модификации удаленного доступа PLC, Ethernet и RF433(радиомодем), позволяют производить удаленную передачу данных.
  • Счетчик позволяет производить мониторинг параметров сети в режиме реального времени. (ток, напряжение,частота).
  • ЖК-индикатор не подвержен влияния электромагнитных воздействий и сохраняет свою работоспособность в широком диапазоне температур.
  • Дистанционное управление нагрузкой потребителя с помощью встроенного реле на 60А.
  • Электронная пломба крышки клеммной колодки.


Перечень рекомендуемых антенн для использования в счетчиках с внешним АФУ

Показатели Величины
Класс точности1
Номинальное напряжение, В230
Базовый (максимальный) ток, А5 (60); 10 (100)
Стартовый ток (чувствительность), мА10; 20
Частота измерительной сети, Гц50±2,5
Число тарифов4
Время усреднения профилей нагрузки, мин3, 5, 10, 15, 30, 60
Глубина хранения профиля (при времени усреднения 60 мин.), сутки96
Датчик токаШунт
Количество датчиков тока, шт1; 2
Диапазон рабочих температур, °Сот минус 45 до плюс 70
Габаритные размеры (ВхШхГ), не более, мм213,3 х 122 х 73
Масса, не более, кг1
Степень защиты по ГОСТ 14254-96IP51

Счетчик активной электрической энергии однофазный CE201 S7 145 JAVZ

Технические характеристики модификации:
CE201Модель
S7Тип корпуса
1Класс точности1
4Номинальное напряжение, В230
5Базовый (максимальный) ток, А5 (60)
Количество датчиков тока, шт2
Интерфейсы:
JОптопорт
ARS485
Дополнительные функции:
VЭлектронная пломба крышки клеммной колодки
ZРасширенный набор параметров

Счетчик активной электрической энергии однофазный CE201 S7 145-JАQ2VZ

Технические характеристики модификации:
CE201Модель
S7Тип корпуса
1Класс точности1
4Номинальное напряжение, В230
5Базовый (максимальный) ток, А5 (60)
Количество датчиков тока, шт2
Интерфейсы:
JОптопорт
ARS485
Дополнительные функции:
Q2Реле управления нагрузкой
VЭлектронная пломба крышки клеммной колодки
ZРасширенный набор параметров

Счетчик активной электрической энергии однофазный CE201 S7 148 JAVZ

Технические характеристики модификации:
CE201Модель
S7Тип корпуса
1Класс точности1
4Номинальное напряжение, В230
8Базовый (максимальный) ток, А10 (100)
Количество датчиков тока, шт2
Интерфейсы:
JОптопорт
ARS485
Дополнительные функции:
VЭлектронная пломба крышки клеммной колодки
ZРасширенный набор параметров

Счетчик активной электрической энергии однофазный CE 201.1 S7 145-JAVZ

Технические характеристики модификации:
CE201Модель
S7Тип корпуса
1Класс точности1
4Номинальное напряжение, В230
5Базовый (максимальный) ток, А5 (60)
.1Количество датчиков тока, шт1
Интерфейсы:
JОптопорт
ARS485
Дополнительные функции:
VЭлектронная пломба крышки клеммной колодки
ZРасширенный набор параметров

Счетчик активной электрической энергии однофазный CE201.1 S7 145-JАQ2VZ

Технические характеристики модификации:
CE201Модель
S7Тип корпуса
1Класс точности1
4Номинальное напряжение, В230
5Базовый (максимальный) ток, А5 (60)
.1Количество датчиков тока, шт1
Интерфейсы:
JОптопорт
ARS485
Дополнительные функции:
Q2Реле управления нагрузкой
VЭлектронная пломба крышки клеммной колодки
ZРасширенный набор параметров
CE201-S7XXXXX..XX..X

Дополнительные функции:

Q2 - Реле управления нагрузкой

V - Электронная пломба крышки клеммной колодки

Z - Расширенный набор параметров

Интерфейсы:

J - Оптопорт

A - RS485

P - PLC

R1 - RF433 со встроенной антенной

R2 - RF433 с внешней антенной

G - GSM / GPRS

T - Ethernet

Базовый (максимальный) ток:

5 - 5 (60) А

8 - 10 (100) А

Номинальное напряжение:

4 - 230 В

Класс точности:

1 - 1

Количество датчиков тока:

(без буквы) - 2 шт

.1 - 1 шт
