Счетчик электроэнергии однофазный многотарифный

CE102-R5

ТУ 4228-066-22136119-2007
Однофазный многотарифный электросчетчик серии «СЕ».

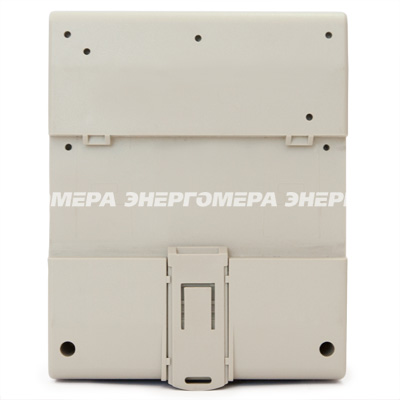

Устанавливается на рейку ТН-35.
Измерение активной электроэнергии в однофазных цепях переменного тока. Организация учета по четырем тарифам с передачей накопленной информации через ИК-порт или интерфейс RS-485.

Другие исполнения корпуса: R8, S6

Габаритные размеры


Счетчик обеспечивает

  • Длительность хранения информации при отключении питания - не менее 30 лет;
  • Индикацию данных на ЖК-индикаторе с заданной периодичностью (Т=3-255 с);
  • Защиту от внешних воздействий:
  • при наличии постоянной составляющей в сети;
  • при воздействии переменного магнитного поля;
  • при воздействии постоянного магнитного поля 200 мТ;
  • при изменении направления тока в фазах (вход-выход счетчика);
  • Предусмотрена защита памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (кнопка или другое устройство), электронная пломба с фиксацией в журнале событий);

Счетчик обеспечивает учет и вывод на индикацию:
  • текущего времени и даты;
  • количества потребленной активной энергии суммарно и по восьми тарифам на конец месяца и за 13 предыдущих месяцев;
  • действующего тарифа;
  • активной мощности;
  • тарифного расписания(только для исполнения «J»);
  • остатка лимита по энергии (только для исполнения «J»);
  • лимита мощности (только для исполнения «J»);
  • причину отключения реле управления нагрузки (только для исполнения «J»);
  • служебной информации (адрес устройства, версия ВПО, скорости обмена интерфейсов);

Предусмотрена возможность задания следующих параметров:
  • блокировка интерфейса при вводе 3 неверных паролей;
  • изменение интервала усреднения энергии (15, 30 и 60 мин.);
  • разрешения перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время);
  • изменение скоростей обмена интерфейсов;
  • задание условия срабатывания реле управления нагрузки и реле сигнализации (для исполнений «Q» и «S» соответственно);
  • времени автоматического повторного включения реле управления нагрузки (только для исполнения «JQ»);
  • задание лимитов по энергии и мощности;
  • до 16-ти зон суточного графика тарификации;
  • до 32-х исключительных дней (дни, в которых тарификация отличается от общего правила и задается пользователем).

Нормативно-правовое обеспечение

  • Соответствует ГОСТ Р 52320-2005.
  • Соответствует ГОСТ Р 52322-2005.

Характеристики надежности

  • Минимальная наработка на отказ – 160000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы - 24 года.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 5 лет с даты выпуска.

Особенности электросчетчика

  • Электронная пломба;
  • Наличие ИК-порта либо оптического интерфейса;
  • Встроенное управления нагрузкой (для исполнения «Q»);
  • Малое собственное энергопотребление;
  • Сигнализация об отклонении от лимитов по мощности и потреблению;
  • Интерфейсы: 485, радиомодем, PLC-модем;
  • Защита памяти данных и памяти программ от несанкционированных изменений;
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям;
Показатели Величины
Класс точности 1; 2
Число тарифов 4
Частота измерительной сети, Гц 50±2,5; 60±3
Номинальное напряжение, В 230
Номинальный (максимальный) ток, А 5 (60); 10 (100)
Стартовый ток, А 0,01; 0,02
Потребляемая мощность параллельной цепи, не более, В*А (Вт) 8 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
Диапазон рабочих температур, °С от минус 40 до 70
Габаритные размеры, не более, мм 110 x 89 x 72,5
Масса, не более, кг 0,5
СЕ102 X X X X X X
Интерфейсы и дополнительные опции:
K - Телеметрический выход
V - Контроль вскрытия крышки;
Интерфейс
O - ИК-порт
A - RS-485
Базовый (максимальный) ток, А:
5 - 5 (60)А,
8 - 10 (100)А
Номинальное напряжение
4 - 230В
Класс точности:
1 - 1;
2 - 2
Тип корпуса:
R5 - для установки на рейку ТН35;
Примечание: цифра указывает номер конструктивного исполнения корпуса.



Варианты базовых исполнений

CE102 R5 145 AK CE102 R5 148 AK
CE102 R5 145 OK CE102 R5 148 OK
