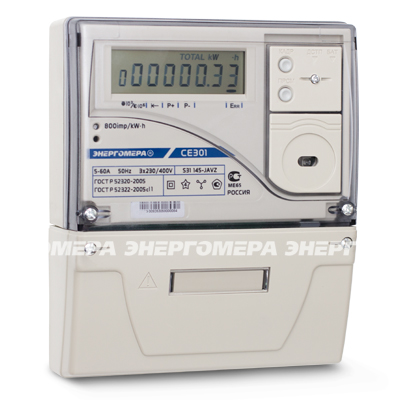

Счетчик электроэнергии трехфазный микропроцессорный многофункциональный универсальный

CE301-S31

Трехфазный многофункциональный электросчетчик
серии «СЕ».
Устанавливается на щиток.
Осуществляет измерение и учет активной электрической энергии в трехфазных четырехпроводных цепях переменного тока с возможностью учета в одном или двух направлениях. Счетчик имеет возможность организации многотарифного учета электроэнергии с передачей накопленной информации через оптопорт, интерфейс RS485, RF433, PLC или GSM/GPRS модемы.

Другие исполнения корпуса: R33

Габаритные размеры


Счетчик обеспечивает

  • Возможность ручной коррекции хода часов ± 30 с/сут один раз в сутки. Точность хода встроенных часов 0,5 сек/сутки.
  • Сохранение расчетных показателей и настроек пользователя не менее 16 лет, а ход часов и ведение календаря - не менее 10 лет при отсутствии внешнего питающего напряжения.
  • Фиксацию 20 последних корректировок времени, изменения уставок временных тарифных зон и перепрограммирования метрологических характеристик счетчика.
  • Фиксацию 100 последних пропаданий и выходов за пределы допустимых значений фазных напряжений.
  • Точность измерений при изменении направления тока в фазной токовой цепи.
  • Управление нагрузкой с использованием внешнего коммутационного устройства
  • Защиту памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (кнопка или другое устройство), электронная пломба с фиксацией в журнале событий).
  • Индикацию данных на ЖКИ индикаторе с заданной периодичностью
    (Т=5-255 сек.) или пролистывание с помощью элементов управления (кнопки) на лицевой панели.
  • Питание как от фазного напряжения (наличие 1 фазы), так и от линейного (обрыв 0).
  • Возможность автоматической калибровки и поверки всех измеряемых и учитываемых параметров с использованием цифровых интерфейсов.
  • Приведения всех данных по энергии и мощности к первичным значениям с учетом коэффициентов измерительных трансформаторов.
  • Сигнализацию об отклонении от лимитов по мощности и потреблению.
  • Контроль обрывов фазных и нулевого проводов на участках линии от трансформаторной подстанции до счетчика, с последующей сигнализацией об авариях на ЛЭП (в исполнениях счетчиков с модулем GSM).
  • Задание лимитов по превышению потребляемых токов, с фиксацией в журнал событий и сигнализацией о превышении верхнего лимита.

Нормативно-правовое обеспечение

  • ГОСТ 31818.11-2012 (IEC 62058-11-2012)
  • ГОСТ 31819.21-2012 (IEC 62058-21-2012)
  • ГОСТ 31819.22-2012 (IEC 62053-22:2003)
  • Сертифицирован и внесен в Государственный реестр средств измерений РФ.

Характеристики надежности

  • Средняя наработка на отказ — 220 000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы — 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.

Функциональные возможности

Счетчик обеспечивает учет и вывод на индикацию:

  • количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец месяца, за 13 или 12 предыдущих месяцев;
  • количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец суток за 45 суток;
  • графиков активных мощностей (потребления), усредненных на заданном интервале времени 60 минут не менее 148 суток;
  • параметров сети;
  • максимальное значение активной мощности, за текущий и 12 прошедших месяцев раздельно по четырем тарифам.

Счетчик обеспечивает задание следующих параметров:

  • текущего времени и даты;
  • разрешение перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время);
  • до 12 дат начала сезона;
  • до 12 зон суточного графика тарификации и до 36 графиков тарификации;
  • до 32-х исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
  • коэффициентов трансформации тока и напряжения;
  • лимитов по потреблению и мощности с процентом превышения для работы сигнализации по каждому тарифу.


Перечень АИИС КУЭ сторонних производителей, адаптированных для работы
cо счетчиком СЕ301

Особенности электросчетчика

  • Наличие оптического интерфейса.
  • Интерфейс RS485, RS232, радио RF433, PLC, GSM/GPRS модем.
  • Электронная пломба.
  • Реле управления нагрузкой с использованием или внешнего коммутационного аппарата.
  • Реле сигнализации превышения лимитов потребления.
  • Малое собственное энергопотребление.
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям.


Перечень рекомендуемых антенн для использования в счетчиках с внешним АФУ

Примечания

В счетчике имеется испытательное выходное устройство - гальванически изолированное основное передающее устройство. Индикатор функциональности, оптический испытательный выход.

Показатели Величины
Класс точности по активной энергии0,5S; 1
Номинальное напряжение, В3x57.7/100; 3x230/400
Базовый (максимальный) ток, А5 (10); 5 (60); 5 (100)
Стартовый ток (чувствительность), мА5; 20
Частота измерительной сети, Гц60±3; 50±2,5
Число тарифов4
Время усреднения профилей нагрузки, мин1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60
Глубина хранения профиля (при времени усреднения 60 мин.), сутки255
Количество датчиков тока, шт3
Диапазон рабочих температур, °Сот минус 40 до плюс 60
Габаритные размеры (ВхШхГ), не более, мм210,5 x 175 x 71,5
Масса, не более, кг1,5
Степень защиты по ГОСТ 14254-96IP51

Счетчик активной электрической энергии трехфазный CE 301 S31 003 JAVZ

Технические характеристики модификации:
CE301Модель
S31Тип корпуса
0Класс точности по активной энергии0,5S
0Номинальное напряжение, В3x57.7/100
3Базовый (максимальный) ток, А5 (10)
Интерфейсы:
JОптопорт
ARS485
Дополнительные функции:
VЭлектронная пломба крышки клеммной колодки
ZРасширенный набор параметров

Счетчик активной электрической энергии трехфазный CE 301 S31 043 JAVZ

Технические характеристики модификации:
CE301Модель
S31Тип корпуса
0Класс точности по активной энергии0,5S
4Номинальное напряжение, В3x230/400
3Базовый (максимальный) ток, А5 (10)
Интерфейсы:
JОптопорт
ARS485
Дополнительные функции:
VЭлектронная пломба крышки клеммной колодки
ZРасширенный набор параметров

Счетчик активной электрической энергии трехфазный CE 301 S31 145 JAQVZ

Технические характеристики модификации:
CE301Модель
S31Тип корпуса
1Класс точности по активной энергии1
4Номинальное напряжение, В3x230/400
5Базовый (максимальный) ток, А5 (60)
Интерфейсы:
JОптопорт
ARS485
Дополнительные функции:
QРеле управления внешним коммутационным устройством
VЭлектронная пломба крышки клеммной колодки
ZРасширенный набор параметров

Счетчик активной электрической энергии трехфазный CE 301 S31 145 JAVZ

Технические характеристики модификации:
CE301Модель
S31Тип корпуса
1Класс точности по активной энергии1
4Номинальное напряжение, В3x230/400
5Базовый (максимальный) ток, А5 (60)
Интерфейсы:
JОптопорт
ARS485
Дополнительные функции:
VЭлектронная пломба крышки клеммной колодки
ZРасширенный набор параметров

Счетчик активной электрической энергии трехфазный CE 301 S31 146 JAVZ

Технические характеристики модификации:
CE301Модель
S31Тип корпуса
1Класс точности по активной энергии1
4Номинальное напряжение, В3x230/400
6Базовый (максимальный) ток, А5 (100)
Интерфейсы:
JОптопорт
ARS485
Дополнительные функции:
VЭлектронная пломба крышки клеммной колодки
ZРасширенный набор параметров

Счетчик активной электрической энергии трехфазный CE 301 S31 146 JAVZ(12)

Технические характеристики модификации:
CE301Модель
S31Тип корпуса
1Класс точности по активной энергии1
4Номинальное напряжение, В3x230/400
6Базовый (максимальный) ток, А5 (100)
Интерфейсы:
JОптопорт
ARS485
Дополнительные функции:
VЭлектронная пломба крышки клеммной колодки
Z(12)Резервное питание и подсветка индикатора
CE301-S31XXXX..XX..X

Дополнительные функции:

Q - Реле управления внешним коммутационным устройством

Y - Два направления учета

V - Электронная пломба крышки клеммной колодки

Z(12) - Резервное питание и подсветка индикатора

Z - Расширенный набор параметров

Интерфейсы:

J - Оптопорт

A - RS485

P - PLC

R1 - RF433 со встроенной антенной

R2 - RF433 с внешней антенной

G - GSM / GPRS

E - RS232

Базовый (максимальный) ток:

3 - 5 (10) А

5 - 5 (60) А

6 - 5 (100) А

Номинальное напряжение:

0 - 3x57.7/100 В

4 - 3x230/400 В

Класс точности по активной энергии:

0 - 0,5S

1 - 1
