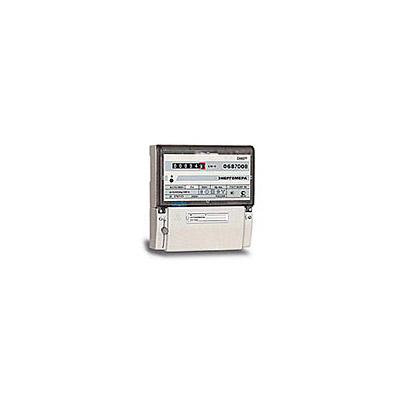

Счетчик электроэнергии трехфазный

Ф68700В

ТУ 4228-009-04697185-97
Измерение и учет электроэнергии в двух направлениях.
— Класс точности: 1,0
— Номинальное фазное напряжение: 57,7 (100)В;
127 (220)В; 220 (380)В
— Номинальный ток: 1А; 5А / 5А; 10А
— Телеметрический канал
Счетчик электроэнергии востребован на всей территории СНГ.
Выпускается с 1990 года. Прошел испытание временем.

Снято с производства

Нормативно-правовое обеспечение

  • Соответствие ГОСТ 30207-94 (МЭК 1036-90)
  • Сертифицированы и внесены в Госреестры средств измерений России и СНГ

Характеристики надежности

  • Средняя наработка на отказ — 80000 часов
  • Межповерочный интервал — 16 лет
  • Средний срок службы — 30 лет
  • Гарантийный срок — 4 года (включая срок хранения)

Особенности электросчетчика

  • Технологический запас по точности измерений составляет 50%
  • Высокая чувствительность по току нагрузки
  • Наличие двух гальванически развязанных телеметрических импульсных выходов на каждое направление учета
  • Малое собственное энергопотребление
  • Наличие модификаций электросчетчиков с механическим и электронным сумматором
  • Световой индикатор работы
  • Возможность универсального крепления как на рейку, так и на стандартное посадочное место трехфазного электросчетчика (с помощью поставляемой с электросчетчиком переходной планки)
  • Защита от недоучета и хищений электроэнергии
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям
Показатели Величины
Класс точности 1,0
Частота измерительной сети, Гц 50±2,5 (60±3)
Номинальное фазное (линейное) напряжение*, В:
- для электросчетчиков непосредственного включения
- для электросчетчиков трансформаторного включения

220 (380); 127 (220)
57,7 (100)
Номинальная (максимальная) сила тока*, А:
- для электросчетчиков непосредственного включения
- для электросчетчиков трансформаторного включения

5 (50); 10 (100)
1 (1,5); 5 (7,5)
Порог чувствительности, % от Iном 0,25
Полная потребляемая мощность параллельной цепи, не более, В*А, (Вт):
- для электросчетчиков непосредственного включения
- для электросчетчиков трансформаторного включения


6 (1)
3 (1)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
Передаточное число импульсного телеметрического выхода*, имп./кВт*ч 400; 800; 1600; 4000;
8000; 10000; 50000
Число телеметрических выходов 2
Количество направлений учета* 1; 2
Диапазон рабочих температур, °С от -40 до 55
Габаритные размеры, мм 140 x 149 x 57
Масса, не более, кг 2,0

* — в зависимости от вариантов исполнения, см. структуру условного обозначения электросчетчика

Наличие стандартного телеметрического выхода позволяет использовать электросчетчики как датчики приращения энергии в автоматизированных измерительных системах (АСКУЭ)
Ф68700В X X X X X Х
Тип корпуса:
Р - для установки на рейку
Тип отсчетного устройства:
М - механический;
Э - электронный
Схемы включения:
3ф.4пр. - для трехфазных четырехпроводных электросчетчиков;
3ф.3пр. - для трехфазных трехпроводных электросчетчиков
Номинальный и максимальные токи:
1 - 1,5 А;
5 - 7,5 А;
5 - 50 А;
10 - 100 А
Номинальное фазное напряжение для электросчетчиков четырехповодных и линейное напряжение для электросчетчиков трехпроводных:
57,7 В; 127 В; 220В - для четырехпроводных;
100 В - для трехпроводных
Число направлений учета электроэнергии:
- одно направление учета;
- два направления учета

Документация

Описание типаPDF 104 Kb
ПаспортZIP 1 Mb
