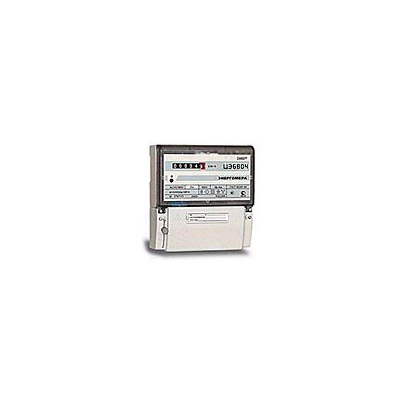

Счетчик электроэнергии трехфазный

ЦЭ6804 Р30

ТУ 4228-033-46146329-2002
Электросчетчик предназначен для учета активной энергии в трехфазных четырехпроводных цепях переменного тока.
Отличительной особенностью электросчетчика является защищенность от недоучета и хищений:
— при перевороте направления фазных токов относительно фазных напряжений;
— имеет повышенную в сравнении с требованиями
ГОСТ 52320 защиту от воздействия постоянных магнитных полей.
Востребован и надежен.

Снято с производства

Нормативно-правовое обеспечение

  • Соответствие ГОСТ Р 52320 (МЭК 62052-11:2003)
  • Сертифицированы в России и СНГ
  • Внесены в Госреестр средств измерений России

Характеристики надежности

  • Средняя наработка на отказ — 160000 часов
  • Межповерочный интервал — 16 лет
  • Средний срок службы — 30 лет
  • Гарантийный срок — 4 года (включая срок хранения)

Особенности электросчетчика

  • Технологический запас по классу точности
  • Высокая чувствительность по току нагрузки
  • Малое собственное энергопотребление
  • Возможность крепления как на рейку, так и на стандартное посадочное место трехфазного электросчетчика
  • Световой индикатор работы
  • Наличие стандартного телеметрического импульсного выхода
  • Защита от недоучета и хищений электроэнергии
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям
Показатели Величины
Класс точности 1,0; 2,0
Частота измерительной сети, Гц 50±2,5
Номинальное фазное (линейное) напряжение*, В:
- для электросчетчиков непосредственного включения
- для электросчетчиков трансформаторного включения

220 (380)
57,7 (100)
Номинальная (максимальная) сила тока*, А:
- для электросчетчиков непосредственного включения
- для электросчетчиков трансформаторного включения

5 (50); 10 (50)
1 (2); 5 (10)
Порог чувствительности (для соответствующего класса точности), % от Iном
0,25; 0,5
Полная потребляемая мощность
параллельной цепи, не более, В*А, (Вт)
8 (0,7)
Полная потребляемая мощность
последовательной цепи, не более, В*А:
- для электросчетчиков непосредственного включения
- для электросчетчиков трансформаторного включения


1,0
0,1
Диапазон рабочих температур, °С от -40 до 55

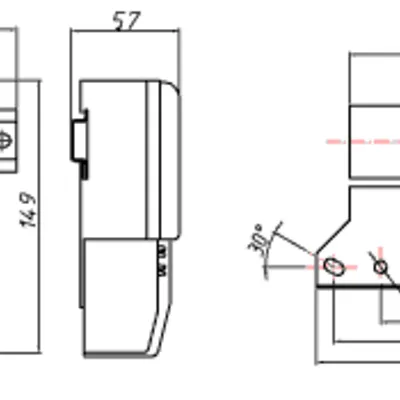

Габаритные размеры, мм 140 x 149 x 57
Масса, не более, кг 0,8

* — в зависимости от вариантов исполнения, см. структуру условного обозначения электросчетчика

Наличие стандартного телеметрического выхода позволяет использовать электросчетчики как датчики приращения энергии в автоматизированных измерительных системах (АСКУЭ)
ЦЭ6804 X X X X X Х Х
Тип корпуса:
Р - для установки на рейку
Тип отсчетного устройства:
М - механический
Схема включения:
3ф.4пр. - трехфазная четырехпроводная
Номинальный и максимальный ток:
1 - 2 А;
5 - 10 А;
5 - 50 А;
10 - 50 А
Номинальное фазное напряжение:
57,7 В
220 В
Число направлений учета электроэнергии:
- одно направление учета
Класс точности по ГОСТ 30207-94:
1,0;
2,0
