Счетчик электроэнергии однофазный многотарифный

CE102-R8

ТУ 4228-066-22136119-2007
Однофазный многотарифный электросчетчик серии «СЕ».

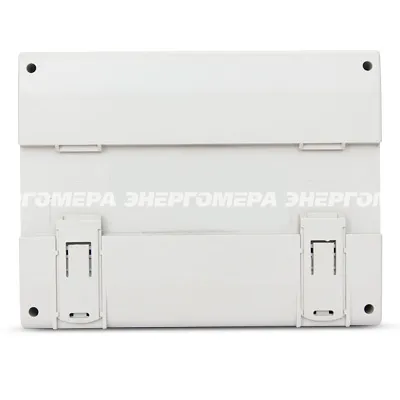

Устанавливается на din-рейку.
Широкий набор интерфейсов и дополнительных опций.
Измерение активной электроэнергии в однофазных цепях переменного тока. Организация учета по четырем тарифам с передачей накопленной информации через ИК-порт, интерфейс RS-485, PLC модем, радио канал.

Снято с производства

Счетчик обеспечивает

  • Длительность хранения информации при отключении питания - не менее 30 лет;
  • Индикацию данных на ЖК-индикаторе с заданной периодичностью (Т=3-255 с);
  • Защиту от внешнего постоянного магнитного поля.
  • Предусмотрена защита памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (пломбируемая кнопка), электронная пломба с фиксацией в журнале событий).


Счетчик обеспечивает учет и вывод на индикацию:

  • текущего времени и даты;
  • количества потребленной активной энергии суммарно и по восьми тарифам на конец месяца и за 13 предыдущих месяцев;
  • действующего тарифа;
  • активной мощности;
  • тарифного расписания;
  • остатка лимита по энергии;
  • лимита мощности;
  • причину отключения реле управления нагрузки;
  • служебной информации (адрес устройства, версия ВПО, скорости обмена интерфейсов);


Предусмотрена возможность задания следующих параметров:

  • блокировка интерфейса при вводе 3 неверных паролей;
  • изменение интервала усреднения энергии (15, 30 и 60 мин.);
  • разрешения перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время);
  • изменение скоростей обмена интерфейсов;
  • задание условия срабатывания реле управления нагрузки и реле сигнализации (для исполнений «Q» и «S» соответственно);
  • времени автоматического повторного включения реле управления нагрузки (только для исполнения «JQ»);
  • задание лимитов по энергии и мощности;
  • до 16-ти зон суточного графика тарификации;
  • до 32-х исключительных дней (дни, в которых тарификация отличается от общего правила и задается пользователем).

Нормативно-правовое обеспечение

  • Соответствует ГОСТ Р 52320-2005.
  • Соответствует ГОСТ Р 52322-2005.

Характеристики надежности

  • Средняя наработка на отказ – 160000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы - 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 5 лет с даты выпуска.

Особенности электросчетчика

  • Электронная пломба;
  • Наличие ИК-порта;
  • Встроенное управления нагрузкой (для исполнения «Q»);
  • Малое собственное энергопотребление;
  • Сигнализация об отклонении от лимитов по мощности и потреблению;
  • Интерфейсы: RS485, радиомодем, PLC-модем;
  • Защита памяти данных и памяти программ от несанкционированных изменений;
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям;


Перечень АИИС КУЭ сторонних производителей, адаптированных для работы
cо счетчиком СЕ102


Перечень рекомендуемых антенн для использования в счетчиках с внешним АФУ

Показатели Величины
Класс точности 1
Число тарифов 4
Частота измерительной сети, Гц 50±2,5; 60±3
Номинальное напряжение, В 230
Номинальный (максимальный) ток, А 5 (60); 10 (100)
Стартовый ток, мА 10; 20
Потребляемая мощность параллельной цепи, не более, В*А (Вт) 9 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
Диапазон рабочих температур, °С от минус 40 до плюс 70

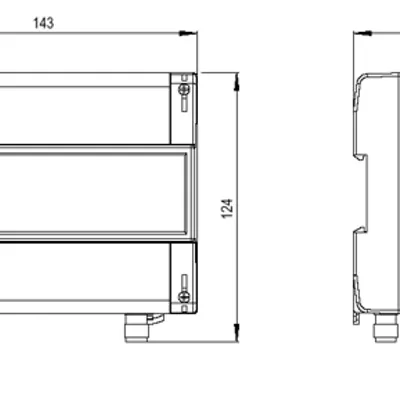

Габаритные размеры, не более, мм 143 x 124 x 72,5
Степень защиты по ГОСТ 14254-96 IP51
СЕ102 X X X X XXX
Интерфейсы и дополнительные опции:
А – RS485;
K - Телеметрический выход;
O - ИК-порт;
P – PLC;
Q – Реле управления;
R1 - RF433 со встроенной антенной;
R2RF433 с внешней антенной;
S - Реле сигнализации;
V - Контроль вскрытия клеммной крышки;
Z - С расширенным набором данных
Базовый (максимальный) ток, А:
5 - 5 (60)А;
8 - 10 (100)А
Номинальное напряжение
4 - 230В
Класс точности:
1 - 1
Тип корпуса:
R8 - для установки на рейку ТН35
