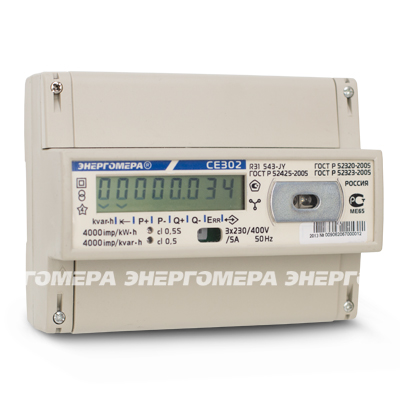

Счетчик активной и реактивной электрической энергии

CE302-R31

ТУ 4228-055-22136119-2006
Трехфазный электросчетчик серии «СЕ».
Устанавливается на din-рейку.
Измерение активной и реактивной электроэнергии в трехфазных цепях переменного тока непосредственно или через измерительные трансформаторы в одном или двух направлениях.

Другие исполнения корпуса: S33

Габаритные размеры


Нормативно-правовое обеспечение

  • Соответствует ГОСТ Р 52320-2005.
  • Соответствует ГОСТ Р 52322-2005.
  • Соответствует ГОСТ Р 52323-2005.
  • Соответствует ГОСТ Р 52425-2005.
  • Сертифицирован и внесен в Государственный реестр средств измерений РФ.

Характеристики надежности

  • Средняя наработка на отказ — 160 000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы — 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.

Особенности электросчетчика

  • Защита от недоучета и хищений электроэнергии.
  • Световой индикатор работы.
  • Одно или два направления учета.
  • Малое собственное энергопотребление.
  • Наличие оптического интерфейса.
  • Высокая чувствительность по току нагрузки.
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям.
Показатели Величины
Класс точности по активной/реактивной энергии0,5S/0,5; 1/1
Номинальное напряжение, В3x57.7/100; 3x230/400
Базовый (максимальный) ток, А5 (10); 5 (60); 5 (100); 10 (100)
Стартовый ток (чувствительность), мА5; 20
Частота измерительной сети, Гц60±3; 50±2,5
Число тарифов1
Датчик токаТрансформатор тока
Диапазон рабочих температур, °Сот минус 40 до плюс 60
Габаритные размеры (ВхШхГ), не более, мм113 х 143 х 72,5
Масса, не более, кг1
Степень защиты по ГОСТ 14254-96IP51

Счетчик активной и реактивной электрической энергии трехфазный CE 302 R31 543-J

Технические характеристики модификации:
CE302Модель
Р31Тип корпуса
5Класс точности по активной/реактивной энергии0,5S/0,5
4Номинальное напряжение, В3x230/400
3Базовый (максимальный) ток, А5 (10)
Интерфейсы:
JОптопорт
Дополнительные функции:
Одно направление учета

Счетчик активной и реактивной электрической энергии трехфазный CE 302 R31 543-JY

Технические характеристики модификации:
CE302Модель
Р31Тип корпуса
5Класс точности по активной/реактивной энергии0,5S/0,5
4Номинальное напряжение, В3x230/400
3Базовый (максимальный) ток, А5 (10)
Интерфейсы:
JОптопорт
Дополнительные функции:
YДва направления учета

Счетчик активной и реактивной электрической энергии трехфазный CE 302 R31 745-J

Технические характеристики модификации:
CE302Модель
Р31Тип корпуса
7Класс точности по активной/реактивной энергии1/1
4Номинальное напряжение, В3x230/400
5Базовый (максимальный) ток, А5 (60)
Интерфейсы:
JОптопорт
Дополнительные функции:
Одно направление учета

Счетчик активной и реактивной электрической энергии трехфазный CE 302 R31 746-J

Технические характеристики модификации:
CE302Модель
Р31Тип корпуса
7Класс точности по активной/реактивной энергии1/1
4Номинальное напряжение, В3x230/400
6Базовый (максимальный) ток, А5 (100)
Интерфейсы:
JОптопорт
Дополнительные функции:
Одно направление учета
CE302-R31XXXX..XX

Дополнительные функции:

Y - Два направления учета

(без буквы) - Одно направление учета

Интерфейсы:

J - Оптопорт

I - IrDA 1.0

Базовый (максимальный) ток:

3 - 5 (10) А

5 - 5 (60) А

6 - 5 (100) А

8 - 10 (100) А

Номинальное напряжение:

0 - 3x57.7/100 В

4 - 3x230/400 В

Класс точности по активной/реактивной энергии:

5 - 0,5S/0,5

7 - 1/1
