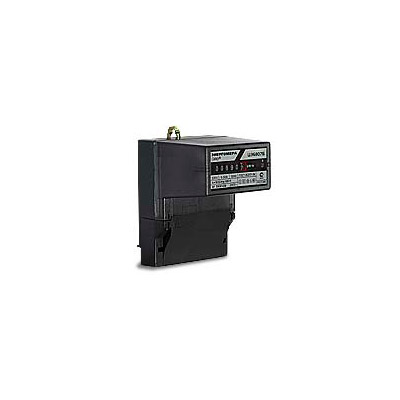

Счетчик электроэнергии однофазный

ЦЭ6807Б-Ш2

ТУ 4228-029-46146329-2000
Измерение и учет электроэнергии в бытовом и производственном секторах.
- Класс точности: 1,0; 2,0
- Номинальное напряжение: 220В
- Номинальный ток: 5А; 10А
- Число тарифов: 1
- Телеметрический канал
Электросчетчик разработан специально для замены парка устаревших индукционных электросчетчиков.
- Корпус полностью соответствует установочным размерам заменяемых индукционных электросчетчиков;
- Новая клеммная колодка с двумя зажимными винтами обеспечивает надежную фиксацию силовых проводов.

Другие исполнения корпуса: Ш1

В регионе
Ставропольский край

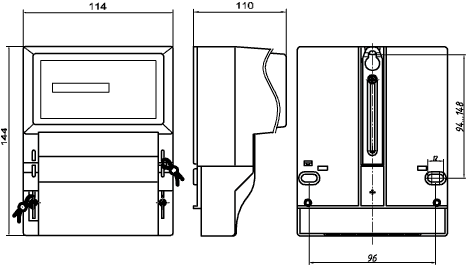

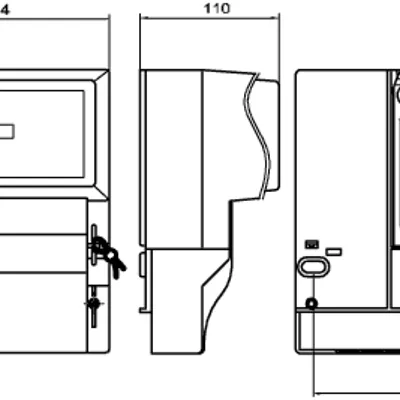

Габаритные размеры

Нормативно-правовое обеспечение

Соответствие ГОСТ Р 52320 (МЭК 62052-11:2003)
Сертифицированы и внесены в Госреестры средств измерений России и СНГ

Характеристики надежности

Средняя наработка на отказ — 160000 часов
Межповерочный интервал — 16 лет
Средний срок службы — 30 лет
Гарантийный срок — 5 лет (включая срок хранения)

Особенности электросчетчика

Технологический запас по точности измерений составляет 50%
Малое собственное энергопотребление
Стандартный телеметрический импульсный выход
Световой индикатор работы
Защита от недоучета и хищений электроэнергии
Устойчивость к климатическим, механическим и электромагнитным воздействиям

Показатели	Величины
Класс точности*	1,0; 2,0
Частота измерительной сети, Гц	50±2,5
Номинальное напряжение, В	220
Номинальная (максимальная) сила тока*, А	5 (50); 10 (100)
Порог чувствительности (для соответствующего класса точности), % от Iном	0,25; 0,5
Полная потребляемая мощность параллельной цепи, не более, В*А, (Вт)	6 (1)
Полная потребляемая мощность последовательной цепи, не более, В*А	0,1
Диапазон рабочих температур*, °С	от -40 до 55
Габаритные размеры, мм	110 x 114 x 156
Установочные размеры, мм	100 х 105 (122,5; 140)
Масса, не более, кг	0,6

* — в зависимости от вариантов исполнения, см. структуру условного обозначения электросчетчика

Наличие стандартного телеметрического выхода позволяет использовать электросчетчики как датчики приращения энергии в автоматизированных измерительных системах (АСКУЭ)

ЦЭ6807Б X X X X-X X X

Тип корпуса:
Ш2 - для установки в шкаф

Тип отсчетного механизма:
М - механический

Номинальный и максимальный ток:
5-50 А;
10-100 А

Номинальное фазное напряжение:
220 В

Класс точности по ГОСТ 30207-94:
1,0;
2,0

К - электросчетчики, устойчивые к воздействию температуры окружающего воздуха от минус 40 до 55 °C

Документация

Формуляр	PDF 1 Mb
Паспорт	PDF 292 Kb
Габаритный чертеж	PDF 37 Kb
Свидетельство об утверждении типа и описание типа	PDF 1 Mb
Декларация о соответствии	PDF 358 Kb
Сертификат соответствия	PDF 246 Kb
Сертификат типа (Республика Болгария)	PDF 201 Kb
Сертификат типа (Республика Казахстан)	PDF 310 Kb
Сертификат типа (Республика Узбекистан)	PDF 305 Kb
Сертификат типа (Республика Таджикистан)	PDF 381 Kb
