Счетчик электроэнергии трехфазный

ЦЭ6805В

ТУ 4228-011-04697185-97
Измерение и учет электроэнергии в двух направлениях.
— Класс точности: 0,5 (0,5S)
— Номинальное фазное (линейное) напряжение:
57,7 (100)В; 220 (380)В
— Номинальный ток: 1А; 5А
— Телеметрический канал.
Самый массовый счетчик электроэнергии для энергосистем.

Снято с производства

Нормативно-правовое обеспечение

  • Соответствие ГОСТ 30206-94 (МЭК 687-92)
  • Сертифицированы и внесены в Госреестры средств измерений России и СНГ

Характеристики надежности

  • Средняя наработка на отказ — 80000 часов
  • Межповерочный интервал — 8 лет
  • Средний срок службы — 24 года
  • Гарантийный срок — 4 года (включая срок хранения)

Особенности электросчетчика

  • Технологический запас по точности измерений составляет 50%
  • Высокая чувствительность по току нагрузки
  • Наличие двух гальванически развязанных телеметрических импульсных выходов на каждое направление учета
  • Наличие модификаций электросчетчиков с механическим и электронным сумматором
  • Малое собственное энергопотребление
  • Световой индикатор работы
  • Возможность универсального крепления как на рейку, так и на стандартное посадочное место трехфазного электросчетчика (с помощью поставляемой с электросчетчиком переходной планки)
  • Защита от недоучета и хищений электроэнергии
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям
Показатели Величины
Класс точности 0,5S
Частота измерительной сети, Гц 50±2,5 (60±3)
Номинальное фазное (линейное) напряжение*, В 3x57,7 (3x100); 3х220 (3х380)
Номинальная (максимальная) сила тока*, А 1 (1,5); 5 (7,5)
Порог чувствительности, % от Iном 0,1
Полная потребляемая мощность параллельной цепи, не более, В*А, (Вт) 3 (1)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,2
Передаточное число импульсного телеметрического выхода, имп./кВт*ч 57,7В (100В) 1А — 50000;
57,7В (100В) 5А — 10000
Число телеметрических выходов 2
Количество направлений учета* 1 или 2
Диапазон рабочих температур, °С от -25 до 55

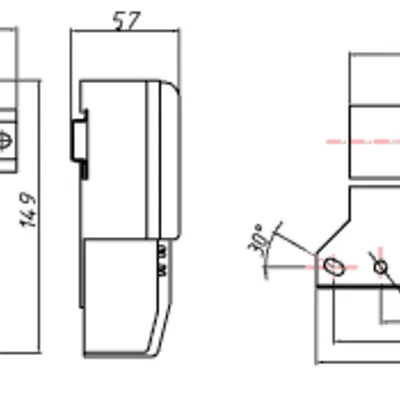

Габаритные размеры, мм 140 x 149 x 57
Масса, не более, кг 0,8

* — в зависимости от вариантов исполнения, см. структуру условного обозначения электросчетчика

Наличие стандартного телеметрического выхода позволяет использовать электросчетчики как датчики приращения энергии в автоматизированных измерительных системах (АСКУЭ)
ЦЭ6805В X X X X X Х
Тип корпуса:
Р - для установки на рейку
Тип отсчетного устройства:
М - механическое;
Э - электронное
Схемы включения:
3ф.4пр. - для трехфазных четырехпроводных электросчетчиков;
3ф.3пр. - для трехфазных трехпроводных электросчетчиков
Номинальный и максимальные токи:
1 - 1,5 А;
5 - 7,5 А
Номинальное фазное напряжение для электросчетчиков четырехповодных и линейное напряжение для электросчетчиков трехпроводных:
57,7 В, 220В - для четырехпроводных;
100 В - для трехпроводных
Число направлений учета электроэнергии:
- одно направление учета;
- два направления учета

Документация

Описание типаPDF 376 Kb
ПаспортZIP 1 Mb
