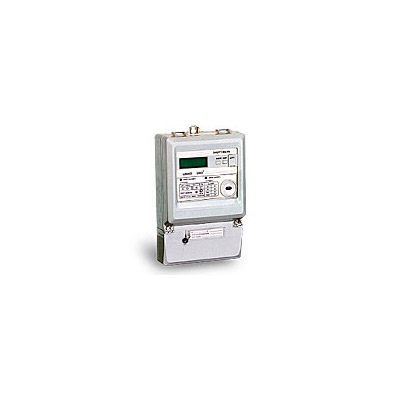

Счетчик электроэнергии трехфазный многотарифный микропроцессорный

ЦЭ6823М

ТУ 4228-031-46146329-2002
Измерение и учет электроэнергии и мощности по 4-м тарифам в 8-ми временных зонах.
— Класс точности: 0,5S; 1,0; 2,0
— Номинальное фазное напряжение: 57,7В; 127В и 220В
— Номинальный ток: 1А; 5А; 10А
— Интерфейсы: RS485; ИРПС; RS232; оптопорт

Снято с производства

Нормативно-правовое обеспечение

  • Соответствие ГОСТ 30206-94 (МЭК 687-92)
  • Соответствие ГОСТ 30207-94 (МЭК 1036-90)
  • Сертифицированы и внесены в Госреестры средств измерений России и СНГ

Характеристики надежности

  • Средняя наработка на отказ — 80000 часов
  • Межповерочный интервал — 8 лет
  • Средний срок службы — 30 лет
  • Гарантийный срок — 4 года (включая срок хранения)

Функциональные возможности

  • Учет и вывод на индикацию:
    • количества активной электроэнергии в двух направлениях нарастающим итогом суммарно и раздельно по четырем тарифам;
    • количества активной электроэнергии в одном или двух направлениях за текущий и три прошедших месяца раздельно по четырем тарифам;
    • количества активной электроэнергии в одном или двух направлениях за текущие и трое прошедших суток раздельно по четырем тарифам.
  • Учет суточных графиков активных мощностей, усредненных на заданном интервале времени, в каждом направлении учета электроэнергии. Время усреднения и соответствующая ему глубина хранения графиков активных мощностей приведена в таблице:
Показатели Величины
Время усреднения в минутах 3 5 10 15 30
Глубина хранения в сутках 12 20 41 62 124
  • Вывод на индикацию действующего тарифа и направления потока электроэнергии.
  • Электросчетчик индицирует наличие напряжения в каждой цепи напряжения.
  • Отсчет и вывод на индикацию текущего времени и даты.
  • Электросчетчик трансформаторного включения имеет 4 входа суммирования импульсов от внешних устройств, электросчетчик непосредственного включения по току имеет 3 входа суммирования импульсов от внешних устройств.
  • Возможность задания параметров пользователя:
    • текущего времени и даты;
    • величины суточной автокоррекции хода часов;
    • разрешение перехода на «летнее» и «зимнее» время с заданием месяцев перехода;
    • до 12 дат начала сезона;
    • до восьми зон суточного графика тарификации и до 36 графиков тарификации;
    • до 32 исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
    • задание графиков тарификации рабочих, субботних и воскресных (праздничных) дней;
    • коэффициентов трансформации тока и напряжения;
    • пароля для доступа по интерфейсу (до 6 символов);
    • идентификатора электросчетчика (до 17 символов);
    • скорости обмена информацией по интерфейсным каналам (в т.ч. стартовой);
    • критериев управления нагрузками.
  • Электросчетчик поддерживает широковещательные команды:
    • коррекция времени (переход на «летнее» и «зимнее» время);
    • фиксация начала и окончания среза активной мощности.
  • Возможность ручной коррекции хода часов ±9 с/сут. один раз в сутки.
  • Защита памяти данных и памяти программ от несанкционированных изменений (пароль и пломбируемая кнопка "доступ").
  • Электросчетчик обеспечивает обнуление всех расчетных параметров.
  • Сохранение расчетных показателей и констант пользователя не менее 10 лет, а ход часов и ведение календаря не менее 8 лет при отсутствии внешнего питающего напряжения.
  • Фиксация 20 последних корректировок времени изменение уставок временных тарифных зон и перепрограммирование параметров пользователя.
  • Фиксация 20 последних изменений состояния фазных напряжений.
  • Электросчетчик имеет по два гальванически развязанных канала для телеметрического передающего устройства на каждое направление энергии. Характеристики основного передающего устройства соответствуют требованиям ГОСТ 30206-94 и (ГОСТ 30207-94).
  • Обмен информацией с внешними устройствами обработки данных через оптический порт и один из интерфейсных каналов EIA485, EIA232, ИРПС (токовая петля 20 мА).
  • Протокол обмена данными соответствует стандарту МЭК 1107-96.
  • Обмен данными одновременно через оптический порт и один из интерфейсов не возможен.
  • При отсутствии внешнего питающего напряжения и поданном резервном напряжении питания обеспечивает вывод информации на ЖКИ и обмен информацией с внешними устройствами обработки и передачи данных через оптический порт и один из интерфейсов.
  • Электросчетчик имеет возможность управления нагрузкой посредством двух встроенных реле (в зависимости от модификации).

Особенности электросчетчика

  • Технологический запас по точности измерений составляет 50%
  • Широкий нормируемый диапазон по току нагрузки (от 1 до 1000%*Iном) для электросчетчиков прямого включения
  • Световой индикатор работы
  • Малое собственное энергопотребление
  • Телеметрические импульсные выходы, цифровые интерфейсные каналы
  • Защита от недоучета и хищений электроэнергии
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям

Примечания

Устройство УСП6800 для считывания информации об учете и программирования многотарифных счетчиков электроэнергии поставляется по отдельному договору на один или на группу счетчиков электроэнергии.
Показатели Величины
Класс точности* 0,5S; 1,0; 2,0
Частота измерительной сети, Гц 50±2,5 (60±3)
Номинальное фазное (линейное) напряжение*, B 3x220 (380)
3x127 (220)
3x57,7 (100)
Номинальная (максимальная) сила тока*, A 1 (1,5); 5 (7,5); 5 (50); 10 (100)
Порог чувствительности (для соответствующего класса точности), % от Iном 0,1; 0,25; 0,5
Потребляемая мощность параллельной цепи, не более, В*А, (Вт):
для электросчетчиков прямого включения
для электросчетчиков трансформаторного включения

3,5 (1)
2 (1)
Полная потребляемая мощность последовательной цепи, не более, В*А:
для электросчетчиков прямого включения
для электросчетчиков трансформаторного включения


0,1
0,25
Передаточное число импульсного телеметрического выхода, имп./кВт*ч 400
Интерфейсный канал* RS485; ИРПС; RS232; оптопорт.
Погрешность хода встроенных часов (при нормальных условиях эксплуатации), не более, с/сутки ±0,5
Количество суммирующих устройств (направлений учета)** 1; 2
Диапазон рабочих температур, °C от – 40 до 55

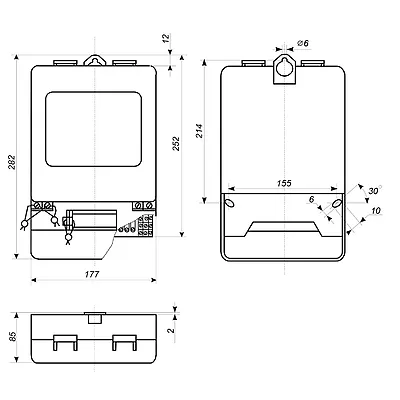

Габаритные размеры, мм 282 x 177 х 85
Масса, не более, кг 3,0

* — в зависимости от вариантов исполнения, см. структуру условного обозначения электросчетчика
** — Только для счетчиков электроэнергии с номинальным фазным напряжением 57,7В
ЦЭ6823М X - X - X - X - X - X X Х
У1 - С реле управления нагрузкой переменного тока; (1)
У2 - С реле управления нагрузкой постоянного тока; (1)
0 - Без реле управления нагрузкой
Сменные модули:
И - Модуль импульснов входов; (2)
0 - Без модуля импульсных входов
Сменные модули интерфейса:
1 - Модуль интерфейса EIA485;
2 - Модуль интерфейса EIA232;
4 - Модуль интерфейса ИРПС;
0 - Модуль оптопорта (без интерфейса)
Схема включения:
4 пр. - Трехфазная четырехпроводная;
3 пр. - Трехфазная трехпроводная (3)
Число направлений учета электроэнергии:
- Для электросчетчиков на одно направление;
- Для электросчетчиков прямого и обратного направлений
Номинальное фазное напряжение:
Т - 57,7 В; (4);(7)
Н - 127 В; (5)
П - 220 В (5)
Максимальный ток:
1,5 А; (3)
7,5 А;
50 А; (6)
100 А (6)
Класс точности:
0,5 - по ГОСТ 30206-94; (3)
1,0 - по ГОСТ 30207-94;
2,0 - по ГОСТ 30207-94


Примечание:
(1) - Не ставится одновременно с модулем импульсных входов в электросчетчиках с максимальным током 50А и 100А.
(2) - Не ставится с реле управления нагрузкой в электросчетчиках с максимальным током 50А и 100А.
(3) - Только для электросчетчиков с номинальным фазным напряжением 57,7В.
(4) - Только для электросчетчиков с максимальным током 1,5А и 7,5А.
(5) - Только для электросчетчиков с максимальным током 7,5А, 50А и 100А.
(6) - Только для электросчетчиков с номинальным фазным напряжением 127В и 220В.
(7) - В электросчетчиках исполнений 3пр. линейное напряжение 100В.

Документация

Руководство по эксплуатацииPDF 479 Kb
ФормулярPDF 256 Kb
Описание типаPDF 608 Kb

Программное обеспечение

Описание протокола обменаPDF 215 Kb
Программа CETOOLSZIP 4 Mb
