Устройство переключения тарифов

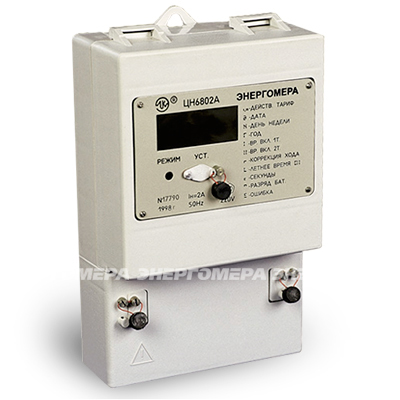

ЦН6802А
ТУ 25-7565.005-91
Групповой переключатель тарифов для организации системы двухтарифного учета электроэнергии.
— Число временных зон: 2
— Номинальное напряжение: 220В
Нормативно-правовое обеспечение
- Соответствие ГОСТ 22261-94
- Сертифицированы и внесены в Госреестры средств измерений России и СНГ
Технические характеристики
| Показатели | Величины |
| Потребляемая мощность, не более, В*А, (Вт) | 10 (2) |
| Питание от однофазной сети переменного тока напряжением, В | 220±22 |
| Частота питающей сети, Гц | 50±1 |
| Число одновременно подключаемых электросчетчиков | до 100 |
| Число тарифов (временных зон в сутках) | 2 |
| Тип цепи управления | двухпроводная линия |
| Напряжение управления тарифом | ~220В, 50Гц |
| Максимальный ток в общей цепи управления, А | 2 |
| Удаленность приборов учета от устройства переключения (ограничено только потерями мощности в цепи управления) | более 1 км |
| Точность хода часов в рабочем диапазоне температур, не более, с/сутки | ±5 |
| Диапазон рабочих температур, °С | от -10 до 50 |
| Габаритные размеры, мм | 130x214x71 |
| Масса, не более, кг | 2,0 |
Особенности
- Запрограммированный электронный астрономический календарь на 50 лет
- Встроенный таймер для отсчета текущего времени (часы, минуты, секунды)
- ЖК-индикатор, отображающий текущее время и границы временных зон
- Автономный источник питания, обеспечивающий сохранение хода часов и запрограммированной информации на срок более года при отсутствии сетевого питания
- Устойчивость к климатическим, механическим и электромагнитным воздействиям
- Малое собственное энергопотребление
- Автоматическая коррекция суточного хода часов и перехода на "зимнее" ("летнее") время
- Возможность коррекции хода часов, календаря и границы временных зон с клавиатуры на передней панели устройства
- Блокировка от несанкционированного изменения данных
- Непрерывный режим работы
- Программное задание 2-х зон суточного графика
Характеристики надежности
- Средняя наработка на отказ — 10000 часов
- Средний срок службы — 10 лет
- Гарантийный срок эксплуатации — 1,5 года
Документация
|
| Паспорт |
|
