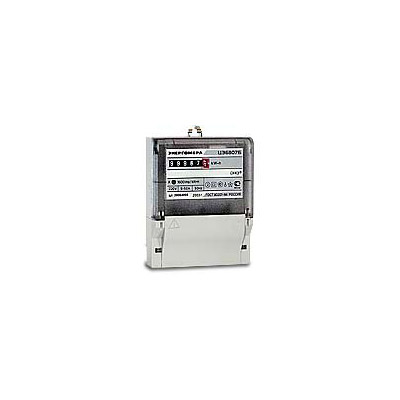

Счетчик электроэнергии однофазный

ЦЭ6807Б-Ш1

ТУ 4228-029-46146329-2000
Измерение и учет электроэнергии в бытовом и производственном секторах.
- Класс точности: 1,0; 2,0
- Номинальное напряжение: 220В
- Номинальный ток: 5А; 10А
- Число тарифов: 1; 2
- Телеметрический канал
Новая модификация однофазного бытового электросчетчика ЦЭ6807Б - в малогабаритном корпусе.
- Уменьшенная масса и габаритные размеры;
- Регулируемая металлическая крепежная планка;
- Усиленная клеммная колодка с двумя зажимными винтами.

Снято с производства

Нормативно-правовое обеспечение

  • Соответствие ГОСТ Р 52320 (МЭК 62052-11:2003)
  • Сертифицированы и внесены в Госреестры средств измерений России и СНГ

Характеристики надежности

  • Средняя наработка на отказ — 160000 часов
  • Межповерочный интервал — 16 лет
  • Средний срок службы — 30 лет
  • Гарантийный срок — 5 лет (включая срок хранения)

Особенности электросчетчика

  • Технологический запас по точности измерений составляет 50%
  • Малое собственное энергопотребление
  • Стандартный телеметрический импульсный выход
  • Световой индикатор работы
  • Наличие в электросчетчиках механического или электронного сумматора
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям
Показатели Величины
Класс точности* 1,0; 2,0
Частота измерительной сети, Гц 50±2,5
Номинальное напряжение, В 220
Номинальная (максимальная) сила тока*, А 5 (50); 5 (60); 10(100)
Порог чувствительности (для соответствующего класса точности), % от Iном 0,25; 0,5
Полная потребляемая мощность параллельной цепи, не более, В*А, (Вт) 6 (1)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
Диапазон рабочих температур*, °С от -25 до 55;
от -40 до 55

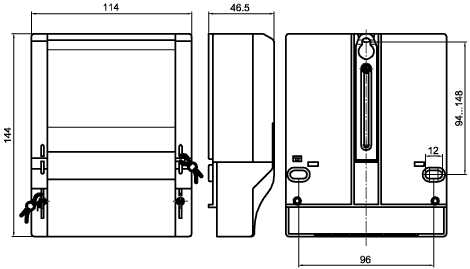

Габаритные размеры, мм 46,5 x 114 x 156
Установочные размеры, мм 100 х 105 (122,5; 140)
Масса, не более, кг 0,6

* — в зависимости от вариантов исполнения, см. структуру условного обозначения электросчетчика

Наличие стандартного телеметрического выхода позволяет использовать электросчетчики как датчики приращения энергии в автоматизированных измерительных системах (АСКУЭ)
ЦЭ6807Б X X X X-X X X X
Наличие второго тарифа:
2Т~
2Т-
Тип корпуса:
Ш1 - для установки в шкаф
Тип отсчетного механизма:
М - механический;
Э - электронный
Номинальный и максимальный ток:
5-50 А;
5-60 А;
10-100 А
Номинальное фазное напряжение:
220 В
Класс точности по ГОСТ 30207-94:
1,0;
2,0
К - электросчетчики, устойчивые к воздействию температуры
окружающего воздуха от минус 40 до 55 °C

Документация

ФормулярPDF 1 Mb
ПаспортZIP 1 Mb
Габаритный чертежPDF 41 Kb
