Счетчик электроэнергии однофазный

ЦЭ6807П-Ш6

ТУ 4228-035-46146329-2003
Счетчик электроэнергии с шунтом в качестве датчика тока. Измерение и учет активной энергии в однофазных цепях переменного тока.

Снято с производства

Нормативно-правовое обеспечение

  • Соответствие ГОСТ Р 52322-2005.
  • Соответствие ГОСТ Р 52320-2005.
  • Сертифицированы и внесены в Госреестр средств измерений России и СНГ.

Характеристики надежности

  • Средняя наработка на отказ — 160000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы — 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 5 лет с даты выпуска.

Особенности электросчетчика

  • Новый корпус полностью соответствует международным стандартам.
  • Увеличение свободного пространства под крышкой клеммной коробки повышает удобство монтажа подводящих кабельных линий.
  • Новая клеммная колодка с наборными токоотводами.
  • Наличие шунта в качестве измерителя тока.
  • Малое собственное энергопотребление.
  • Стандартный импульсный телеметрический выход, гальванически развязанный от измерительных цепей.
  • Световой индикатор работы.
  • Наличие в электросчетчиках механического или электронного сумматора.
  • Защита от недоучета и хищений электроэнергии.
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям.
  • Электросчетчик устойчив к нагреву и огню.
Показатели Величины
Класс точности* 1
Число тарифов 1
Частота измерительной сети, Гц 50±2,5
Номинальное напряжение, В 220
Номинальная (максимальная) сила тока, А 5(60)
Стартовый ток, А 0,01
Полная потребляемая мощность параллельной цепи, не более, В*А, (Вт) 9 (0,6)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
Передаточное число импульсного телеметрического выхода, имп./кВт • ч 3200
Диапазон рабочих температур: с механическим отсчетным устройством, °С от -40 до 60
Диапазон рабочих температур: с электронным отсчетным устройством, °С от -30 до 60

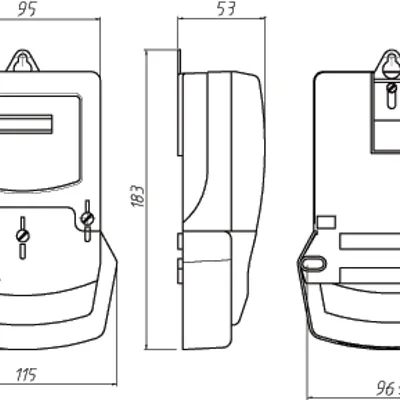

Габаритные размеры, мм 170 x 115 x 53
Масса, не более, кг 0,6

Наличие стандартного телеметрического выхода позволяет использовать электросчетчики как датчики приращения энергии в автоматизированных измерительных системах (АСКУЭ)
ЦЭ6807П X X X-X X X
Тип корпуса:
Ш6 - для установки в шкаф
Тип отсчетного механизма:
М - механический;
Э - электронный
Номинальный и максимальный ток
5-60 А
Номинальное фазное напряжение
220 В
Класс точности по ГОСТ Р 52322-2005:
1
2
