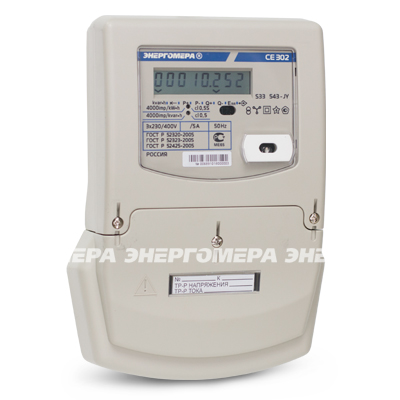

Счетчик активной и реактивной электрической энергии

CE302-S33

ТУ 4228-058-22136119-2006
Трехфазный электросчетчик серии «СЕ».
Устанавливается в щиток.
Измерение активной и реактивной электроэнергии в трехфазных цепях переменного тока непосредственно или через измерительные трансформаторы в одном или двух направлениях.

Другие исполнения корпуса: R31

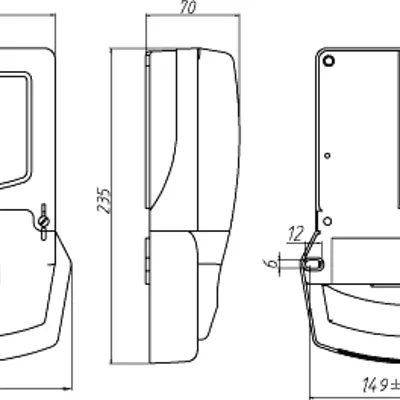

Габаритные размеры


Нормативно-правовое обеспечение

  • Соответствует ГОСТ Р 52320-2005.
  • Соответствует ГОСТ Р 52322-2005.
  • Соответствует ГОСТ Р 52323-2005.
  • Соответствует ГОСТ Р 52425-2005.
  • Сертифицирован и внесен в Государственный реестр средств измерений РФ.

Характеристики надежности

  • Средняя наработка на отказ — 160 000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы — 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.

Особенности электросчетчика

  • Защита от недоучета и хищений электроэнергии.
  • Световой индикатор работы.
  • Одно или два направления учета.
  • Малое собственное потребление.
  • Наличие и оптического интерфейса.
  • Высокая чувствительность по току нагрузки.
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям.
Показатели Величины
Класс точности при измерении активной/реактивной энергии 0,5S/0,5; 1/1
Число тарифов 1
Частота измерительной сети, Гц 50±2,5; 60±3
Номинальное напряжение, В 3*57,7/100; 3*230/400
Базовый (максимальный) ток, А 5(10); 5(60); 5(100)
Стартовый ток (чувствительность):
- для электросчетчиков непосредственного включения, мА
- для электросчетчиков трансформаторного включения, мА

20
5
Потребляемая мощность параллельной цепи, не более, В*А (Вт) 9 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
Передаточное число импульсного телеметрического выхода, имп./кВт*ч 450; 800; 4000; 8000
Диапазон рабочих температур, °С о т минус 40 до плюс 60
Габаритные размеры, не более, мм 235 х 169 х 70
Масса, не более, кг 1
Степень защиты по ГОСТ 14254-96 IP51
СЕ302 Х Х Х Х - Х Х
Дополнительные исполнения:
Y - на 2 направления учета;
(без буквы) - на одно направление учета
Оптические порты связи:
J - оптопорт
Базовый (максимальный) ток:
3 - 5 (10)А;
5 - 5 (60)А;
6 - 5 (100)А
Номинальное напряжение:
0 - 3х57,7/100В;
4 - 3х230/400В
Класс точности по активной/реактивной энергии
5 - 0,5S/0,5;
7 - 1/1
Тип корпуса:
S33 - для установки в щиток

Варианты базовых исполнений

CE302 S33 503-J CE302 S33 745-J
CE302 S33 503-JY CE302 S33 746-J
CE302 S33 543-J CE302 S33 543-JY
