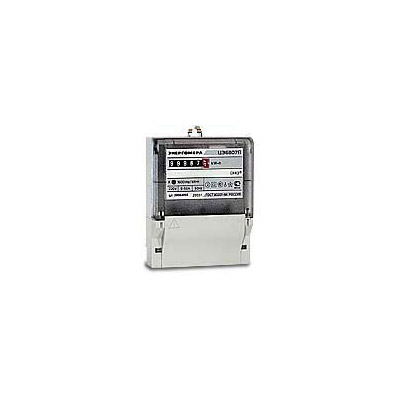

Счетчик электроэнергии однофазный

ЦЭ6807П-Ш1

ТУ 4228-035-46146329-2003
Счетчик электроэнергии класса точности 1,0 или 2,0 с шунтом в качестве датчика тока.
Измерение и учет активной энергии в однофазных двухпроводных цепях переменного тока.

Снято с производства

Нормативно-правовое обеспечение

  • Соответствие ГОСТ Р 52320 (МЭК 62052-11:2003)
  • Сертифицированы и внесены в Госреестр средств измерений России и СНГ

Характеристики надежности

  • Средняя наработка на отказ — 160000 часов
  • Межповерочный интервал — 16 лет
  • Средний срок службы — 30 лет
  • Гарантийный срок — 5 лет (включая срок хранения)

Особенности электросчетчика

  • Технологический запас по точности измерений составляет 50%
  • Наличие шунта в качестве измерителя тока
  • Малое собственное энергопотребление
  • Стандартный один или два гальванически развязанных от измерительных цепей телеметрических импульсных выхода
  • Световой индикатор работы
  • Наличие в электросчетчиках механического или электронного сумматора
  • Защита от недоучета и хищений электроэнергии
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям
  • Электросчетчик устойчив к нагреву и огню
Показатели Величины
Класс точности* 1,0; 2,0
Число тарифов 1; 2
Частота измерительной сети, Гц 50±2,5
Номинальное напряжение, В 220
Номинальная (максимальная) сила тока*, А 5 (50); 5 (60); 10 (60)
Порог чувствительности (для соответствующего класса точности), % от Iном 0,8 и 1,0
0,4 и 0,5**
Полная потребляемая мощность параллельной цепи, не более, В*А, (Вт) 8 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
Диапазон рабочих температур, °С от -20 до 55
от -40 до 55**

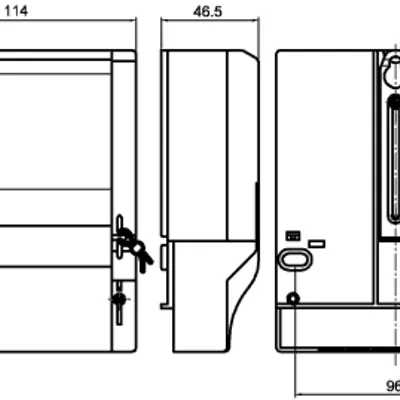

Габаритные размеры, мм 114 x 156 x 46,5
Масса, не более, кг 0,6

* - в зависимости от вариантов исполнения, см. структуру условного обозначения электросчетчика.
** - для счетчиков электроэнергии исполнения "К" (расширенный температурный диапазон).
Наличие стандартного телеметрического выхода позволяет использовать электросчетчики как датчики приращения энергии в автоматизированных измерительных системах (АСКУЭ)
ЦЭ6807П X X X-X X X X X
Темпертурный коэффициент:
K - температурный диапазон от минус 40 °С до 55 °C
Наличие второго тарифа:
"2Т~" - включение второго тарифа переменным напряжением;
"2Т-" - включение второго тарифа постоянным напряжением
Тип корпуса:
Ш1 - для установки в шкаф;
Тип отсчетного механизма:
М - механический;
Э - электронный
Номинальный и максимальный ток:
5-50 А;
5-60 А;
10-60 А
Номинальное фазное напряжение:
220 В
Класс точности по ГОСТ 30207-94:
2,0;
1,0
