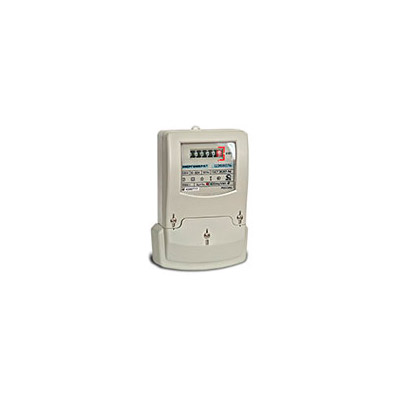

Счетчик электроэнергии однофазный

ЦЭ6807П-Ш4

ТУ 4228-035-46146329-2003
ТУ 4228-035-46146329-2003
Счетчик электроэнергии с шунтом в качестве датчика тока. Измерение и учет активной энергии в однофазной сети переменного тока.
Счетчик электроэнергии с шунтом в качестве датчика тока. Измерение и учет активной энергии в однофазной сети переменного тока.

Другие исполнения корпуса: Р5, Ш6, Р4, Ш1

Габаритные размеры


Нормативно-правовое обеспечение

  • Соответствие ГОСТ Р 52320-2005 (МЭК 62052-11:2003)
  • Соответствие ГОСТ Р 52322-2005
  • Сертифицированы и внесены в Госреестр средств измерений России и СНГ

Характеристики надежности

  • Средняя наработка на отказ — 160 000 часов
  • Межповерочный интервал — 16 лет
  • Средний срок службы — 30 лет
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 5 лет с даты выпуска.

Особенности электросчетчика

  • Наличие шунта в качестве измерителя тока
  • Малое собственное энергопотребление
  • Стандартный гальванически развязанных от измерительных цепей телеметрических импульсных выхода
  • Световой индикатор работы
  • Наличие в электросчетчиках механического или электронного сумматора
  • Защита от недоучета и хищений электроэнергии
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям
  • Электросчетчик устойчив к нагреву и огню
Показатели Величины
Класс точности* 1; 2
Частота измерительной сети, Гц 50±2,5
Номинальное напряжение, В 220
Базовый (максимальный) ток, А 5 (60)
Стартовый ток, A 0,01
Полная потребляемая мощность параллельной цепи, не более, В*А, (Вт) 9 (0,6)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
Диапазон рабочих температур, °С *
c электронным отсчитывающим устройством
c механическим отсчитывающим устройством

от -30 до 55
от -40 до 55
Габаритные размеры, мм 120,5 х 185 х 61,5
Масса, не более, кг 0,6

* - в зависимости от вариантов исполнения.
Наличие стандартного телеметрического выхода позволяет использовать электросчетчики как датчики приращения энергии в автоматизированных измерительных системах (АСКУЭ)
ЦЭ6807П X X X-X X X X
Темпертурный коэффициент:
М - температурный диапазон от минус 40 °С до 60 °C
Тип корпуса:
Ш4 - для установки в щиток;
Тип отсчетного механизма:
М - механический;
Э - электронный
Номинальный и максимальный ток:
5-60 А
Номинальное фазное напряжение:
220 В
Класс точности по ГОСТ Р 52322-2005:
2;
1
