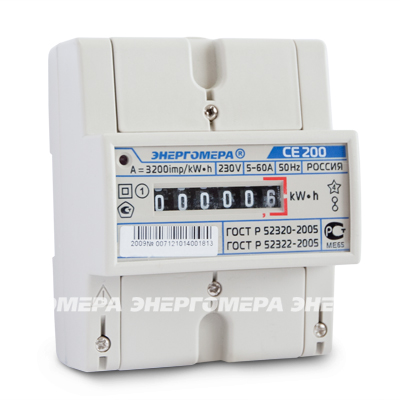

Cчетчик электроэнергии однофазный

CE200-R5

ТУ 4228-056-22136119-2006
Однофазный 2-х элементный электросчетчик
серии «СЕ».
Устанавливается на din-рейку.
Предназначен для измерения активной энергии в однофазных цепях переменного тока.
Максимальная защита от манипуляций с подключением.

Другие исполнения корпуса: S4, S6, R5.1, S8, S10

Габаритные размеры


Нормативно-правовое обеспечение

  • ГОСТ 31818.11-2012 (IEC 62058-11-2012)
  • ГОСТ 31819.21-2012 (IEC 62058-21-2012)
  • Сертифицирован и внесен в Государственный реестр средств измерений РФ.

Характеристики надежности

  • Средняя наработка на отказ — 160 000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы — 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 5 лет с даты выпуска.

Особенности электросчетчика

  • Корпус R5 предназначен для монтажа на плоскую поверхность.
  • Исполнение с жидкокристаллическим дисплеем обеспечивает максимальную защиту от воздействия магнитом.
  • Механическое отсчетное устройство имеет магнитный экран и стопор обратного хода.
  • Наличие стандартного и оптического телеметрического выхода.
  • Световой индикатор работы.
  • Наличие двух измерительных элементов исключает хищение методом переворота фаз.
  • Наличие шунтов в качестве измерителей тока делает счетчик устойчивым к электромагнитным воздействиям.
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям.
Показатели Величины
Класс точности 1
Число тарифов 1
Частота измерительной сети, Гц 50±2,5
Номинальное напряжение, В 230
Базовый (максимальный) ток, А 5 (60); 10 (100)
Стартовый ток (чувствительность), мА 20; 40
Потребляемая мощность параллельной цепи, не более, В*А (Вт) 9 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
Передаточное число импульсного телеметрического выхода, имп./кВт*ч 800; 1600
Диапазон рабочих температур: с механическим отсчетным устройством, °С от минус 40 до плюс 70
Диапазон рабочих температур: с электронным отсчетным устройством, °С от минус 30 до плюс 70
Габаритные размеры, не более, мм 110 х 89 х 72,5
Степень защиты по ГОСТ 14254-96 IP51
СЕ200 X X X X X
Тип отсчетного механизма:
М6 - шестиразрядный механический;
(без буквы) - ЖКИ
Базовый (максимальный) ток:
5 - 5 (60)А;
8 - 10 (100)А
Номинальное напряжение:
4 - 230В
Класс точности по ГОСТ Р 52322-2005:
1 - 1
Тип корпуса:
R5 - для установки на рейку.

Варианты базовых исполнений

CE200 R5 145 М6
