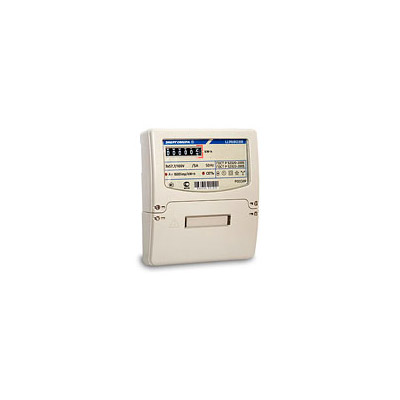

Счетчик электроэнергии трехфазный

ЦЭ6804-Р32

ТУ 4228-033-46146329-2002
Учет активной энергии в трехфазных четырехпроводных цепях переменного тока.
Класс точности: 1.
Новый корпус Р32 - для крепления на щиток и на рейку ТН35.
Полностью соответствует стандартам для размещения счетчиков на рейку.
Обеспечивает размещение в щитовом оборудовании наряду с любым видом коммутационного оборудования в соответствии с DIN-стандартами.

Другие исполнения корпуса: Ш33, Р31, Р30

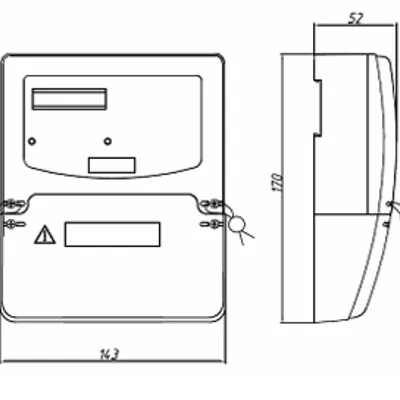

Габаритные размеры


Нормативно-правовое обеспечение

  • Соответствует ГОСТ Р 52320-2005 (МЭК 62052-11:2003).
  • Соответствует ГОСТ Р 52322-2005 (МЭК 62053-21:2003).
  • Сертифицированы в России и СНГ.
  • Внесены в Госреестр средств измерений России.

Характеристики надежности

  • Средняя наработка на отказ — 160000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы — 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.

Особенности электросчетчика

  • Высокая чувствительность по току нагрузки
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям
  • Малое собственное энергопотребление
  • Стандартный телеметрический импульсный выход
  • Световой индикатор работы
  • Защита от недоучета и хищений электроэнергии
Показатели Величины
Класс точности 1
Частота измерительной сети, Гц 50±2,5 (60±3)
Номинальное фазное напряжение*, В:
- для электросчетчиков непосредственного включения
- для электросчетчиков трансформаторного включения

220 (380)
Номинальная (максимальная) сила тока*, А:
- для электросчетчиков непосредственного включения
- для электросчетчиков трансформаторного включения

5(60); 10(100)
1(7,5)
Стартовый ток, А :**
- для электросчетчиков непосредственного включения, Iб
- для электросчетчиков трансформаторного включения, Iном

0,002;
0,001
Полная потребляемая мощность
параллельной цепи, не более, В*А, (Вт)

8 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А:
0,1
Диапазон рабочих температур, °С от -40 до 60
Габаритные размеры, мм 143 x 170 x 52
Масса, не более, кг 1,2

* — в зависимости от вариантов исполнения, см. структуру условного обозначения электросчетчика
** - в зависимости от класса точности

Наличие стандартного телеметрического выхода позволяет использовать электросчетчики как датчики приращения энергии в автоматизированных измерительных системах (АСКУЭ)
ЦЭ6804 X X X X X X X
Тип корпуса:
Р32 - для установки на щиток и на рейку.
Тип отсчетного устройства:
М - электромеханическое
Схемы включения:
3ф.4пр. - для трехфазных четырехпроводных счетчиков;
Максимальный ток:
7,5 А;
60 А;
100 А.
Номинальный (базовый) ток:
1 А;
5 А;
10 А.
Номинальное фазное напряжение для счетчиков четырехпроводных и линейное напряжение для счетчиков трехпроводных:
220В - для 4-х проводных счетчиков
Класс точности по ГОСТ Р 52322-2005
1
