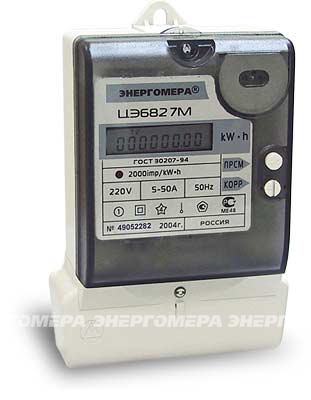

Счетчик электроэнергии однофазный микропроцессорный многотарифный

ЦЭ6827М

ТУ 4228-032-46146329-2005
Измерение и учет электроэнергии по четырем тарифам в двенадцати временных зонах.
- Класс точности: 1,0; 2,0
- Номинальное напряжение: 220В
- Номинальный ток: 5А; 10А
- Хранение профилей нагрузок (получасовых значений энергии) в течении 2-х месяцев
- Защита информации паролем
- Интерфейсы: RS-485, оптопорт
Изготавливаются исполнения со встроенным
радио- и PLC-модемом.

Снято с производства

Нормативно-правовое обеспечение

  • Соответствие ГОСТ 30207 (МЭК 1036-90)
  • Сертифицированы и внесены в Госреестры средств измерений России и СНГ

Характеристики надежности

  • Средняя наработка на отказ - 160000 часов
  • Межповерочный интервал - 8 лет
  • Средний срок службы - 24 года
  • Гарантийный срок - 3 года (включая срок хранения)

Функциональные возможности

  • Электросчетчик обеспечивает учет и вывод на индикацию:
    • количества потребленной электроэнергии с нарастающим итогом раздельно по четырем тарифам с указанием действующего в настоящее время тарифа (время индикации по 10с) и признака действующей программы (рабочая, субботняя или воскресная);
    • текущего времени (время индикации 5с).
  • Информация, выводимая на ЖК- индикатор, при воздействии на кнопку управления индикацией:
    • текущая мощность в сети (за последние 60с);
    • потребление электроэнергии нарастающим итогом на начало текущего и 2-х предыдущих месяцев раздельно по четырем тарифам;
    • время начала действия тарифных зон для всех программ текущего месяца;
    • особые даты для текущего месяца.
  • Электросчетчик обеспечивает передачу через интерфейс:
    • текущего количества потребленной электроэнергии раздельно по четырем тарифам нарастающим итогом и на начало текущего и одиннадцати предыдущих месяцев;
    • значений текущей мощности (с усреднением за последний минутный интервал), текущей получасовой мощности, максимумов получасовой мощности за день, месяц и прошлый месяц;
    • значений мощностей, усредненных на тридцатиминутном интервале, за последние два месяца;
    • информации о тридцати двух последних корректировках времени, изменений памяти программ и параметров электросчетчика, а также пропаданий и появлений внешнего питания.
  • Электросчетчик обеспечивает задание следующих основных параметров:
    • текущего времени и даты;
    • величины ежесуточной автокоррекции хода встроенных часов;
    • разрешения перехода на "летнее" и "зимнее" время с заданием месяцев перехода;
    • количества задействованных тарифов;
    • до 12 зон суточного графика тарификации;
    • до 3-х графиков тарификации для каждого месяца года (для рабочих, субботних и воскресных дней или особых дат);
    • до 4-х особых дат (дни, в которые тарификация отличается от общего правила и задается пользователем) для каждого месяца года;
    • пароля для доступа записи по интерфейсу;
    • сетевого адреса (два поля по 256 значений);
    • номера электросчетчика (8-ми разрядное число);
    • номера абонента (8-ми разрядное число).
  • Поддержка широковещательной команды коррекции хода часов (± 15 с/сут).
  • Обмен информацией с внешними устройствами обработки данных осуществляется через оптический порт с помощью считывающей головки с кабелем связи и интерфейс RS-485.
  • Сохранность расчетных показателей и констант пользователя в течение срока службы, а хода часов и ведение календаря - не менее 8 лет при отсутствии внешнего питающего напряжения.

Особенности электросчетчика

  • ЖК - индикатор с широким диапазоном рабочих температур
  • Технологический запас по классу точности составляет 50%
  • Цифровой интерфейс RS-485
  • Оптический порт для параметризации и сбора данных
  • Защита от недоучета и хищений электроэнергии
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям
  • Возможность установки сменного модуля удаленного доступа
    (радио-, PLC-модемы)
  • Автоматическое переключение тарифов

Примечания

Считывающая головка с кабелем связи для считывания информации об учете и программирования многотарифных электросчетчиков поставляется по отдельному договору на один или на группу электросчетчиков.
Показатели Величины
Класс точности* 1,0; 2,0
Частота измерительной сети, Гц 50±2,5
Номинальное напряжение, В 220
Номинальная (максимальная) сила тока*, А 5 (60); 10 (100)
Порог чувствительности (для соответствущего класса точности), % от Iном
0,25; 0,5
Потребляемая мощность параллельной цепи, не более, В*А, (Вт)
6 (1)
Полная потребляемая мощность последовательной цепи, не более, В*А
0,5
Погрешность хода часов, не более, с/сут ±0,5
Диапазон рабочих температур, °С от -40 до 55
Габаритные размеры, не более, мм 178 x 116 x 70
Масса, не более, кг 1,0

* - в зависимости от вариантов исполнения, см. структуру условного обозначения электросчетчика.
ЦЭ6827М X X X-Х Х Х Х
Тип корпуса:
Ш - для установки в шкаф
Тип антенны:
0 - антенна встроенная в электросчетчик;
1-9 - наружная антенна
Тип интерфейса:
0 - Отсутствие модуля интерфейса (с модулем оптопорта);
1 - Модуль интерфейса EIA485;
7 - Радио - модем;
8 - Модуль передачи данных по сети 0,4 кВ.
Номинальный и максимальный ток:
5-60 А;
10-100 А
Номинальное фазное напряжение:
220 В
Класс точности по ГОСТ 30207-94:
1,0;
2,0
