ТУ 4228-056-22136119-2006

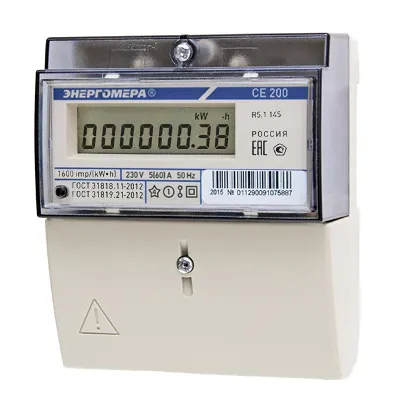

Однофазный 2-х элементный электросчетчик серии «СЕ».
Устанавливается на DIN-рейку и на плоскую поверхность.
Предназначен для измерения активной энергии в однофазных цепях переменного тока.
Максимальная защита от манипуляций с подключением.
Снято с производства
Нормативно-правовое обеспечение
- Соответствует ГОСТ 31818.11-2012 (IEC 62058-11-2012)
- Соответствует ГОСТ 31819.21-2012 (IEC 62058-21-2012)
- Сертифицирован и внесен в Государственный реестр средств измерений РФ.
Характеристики надежности
- Средняя наработка на отказ — 160 000 часов.
- Межповерочный интервал — 16 лет.
- Средний срок службы — 30 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 5 лет с даты выпуска.
Особенности электросчетчика
- Корпус R5.1 предназначен для универсального монтажа на DIN-рейку и на плоскую поверхность.
- Наличие двух измерительных элементов исключает хищение методом переворота фаз.
- Исполнение с жидкокристаллическим дисплеем обеспечивает максимальную защиту от воздействия магнитом.
- Наличие стандартного и оптического телеметрического выхода.
- Механическое отсчетное устройство имеет магнитный экран и стопор обратного хода.
- Устойчивость к климатическим, механическим и электромагнитным воздействиям.
- Наличие шунтов в качестве измерителей тока делает счетчик устойчивым к электромагнитным воздействиям.
- Ударопрочные корпуса из негорючей пластмассы.
| Показатели | Величины |
|---|---|
| Класс точности | 1 |
| Число тарифов | 1 |
| Частота измерительной сети, Гц | 50±2,5 |
| Номинальное напряжение, В | 230 |
| Базовый (максимальный) ток, А | 5 (60) |
| Стартовый ток (чувствительность), мА | 20 |
| Потребляемая мощность параллельной цепи, не более, В*А (Вт) | 9 (0,8) |
| Полная потребляемая мощность последовательной цепи, не более, В*А | 0,05 |
| Передаточное число импульсного телеметрического выхода, имп./кВт*ч | 1600 |
| Диапазон рабочих температур: с механическим отсчетным устройством, °С | от минус 40 до плюс 70 |
| Диапазон рабочих температур: с электронным отсчетным устройством, °С | от минус 30 до плюс 70 |
| Габаритные размеры, не более, мм | 105х59х89,5 |
| Степень защиты по ГОСТ 14254-96 | IP51 |
СЕ200 X X X X X
|
|||||||||||
Варианты базовых исполнений
| СЕ200 R5.1 145 |
